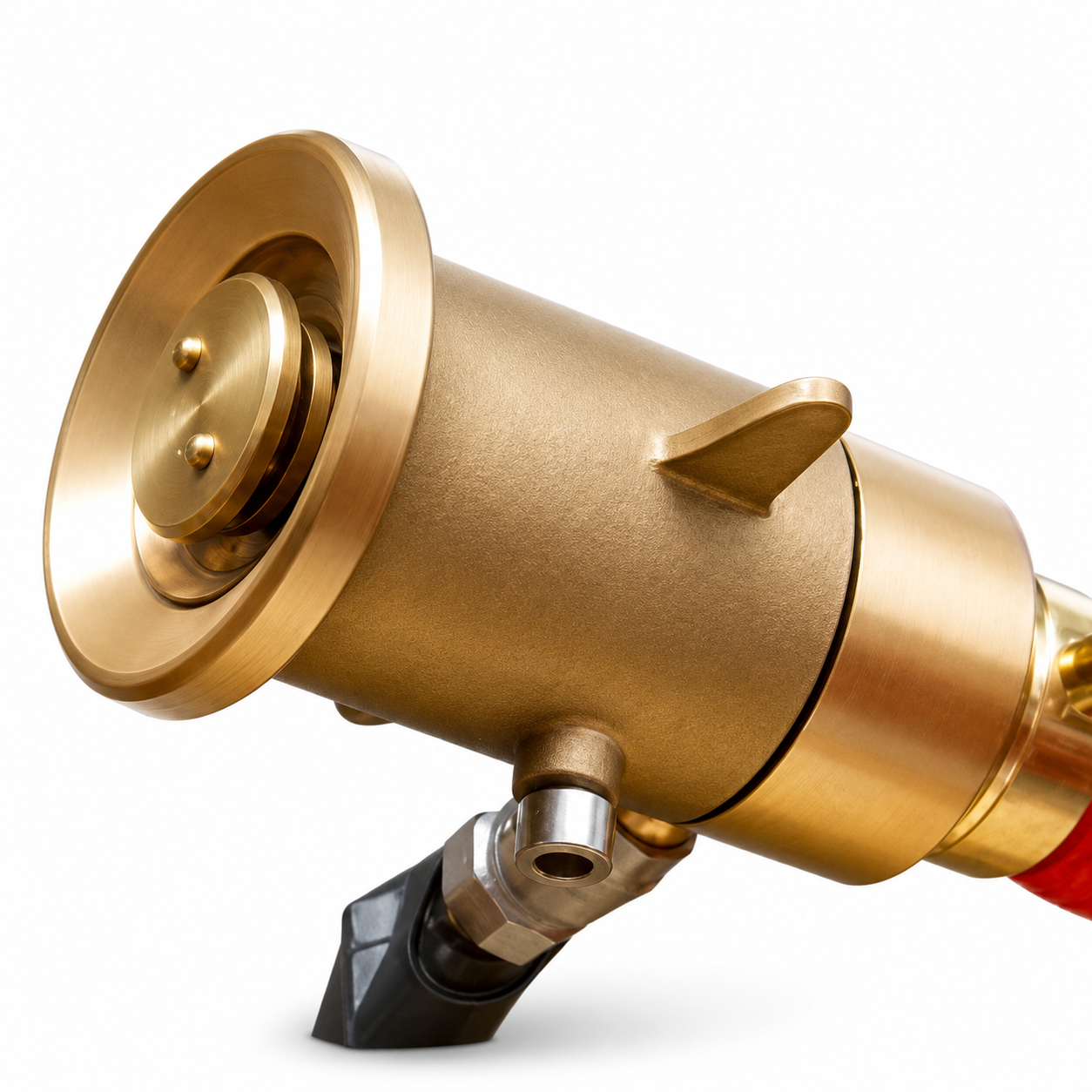

Descripción del producto
La Boquilla HF 350 para monitor permite trabajar con diferentes configuraciones de descarga dentro de sistemas de protección contra incendios, combinando funciones de agua, chorro pleno, niebla y espuma.
Está diseñada para ser instalada a la salida de un monitor mediante una conexión roscada de 2 1/2″.
Su construcción en bronce ASTM B-62 y sus prestaciones de caudal permiten utilizarla en instalaciones donde se requieren elevados volúmenes de descarga y diferentes patrones de aplicación.
Modos de utilización
La HF 350 permite trabajar con:
- Chorro pleno de agua.
- Niebla.
- Solución de espuma.
- Dosificación de concentrado de espuma.
Su configuración permite adaptar el patrón de descarga de acuerdo con las necesidades operativas de la instalación.
Sistema para espuma
La boquilla puede trabajar directamente con solución de espuma.
También permite dosificar concentrado mediante un Venturi incorporado en su interior, con posibilidades de dosificación del:
- 3 %
- 6 %
Para esta modalidad debe incorporarse el kit de succión correspondiente en la conexión roscada prevista para ese fin.
El sistema contempla una válvula calibrada para seleccionar el porcentaje de succión, además de manguera y tubo pescador para la alimentación desde el tanque de espumígeno.
Características técnicas
- Modelo: HF 350.
- Tipo: boquilla combinada para monitor.
- Aplicaciones de descarga: agua, chorro pleno, niebla y espuma.
- Conexión al monitor: roscada de 2 1/2″.
- Material: bronce ASTM B-62.
- Caudal de espuma: hasta 780 l/min.
- Caudal de agua / solución: hasta 1.300 l/min.
- Presión de trabajo indicada: 7 kg/cm².
- Alcance en chorro pleno: 40 metros.
- Dosificación de concentrado de espuma: 3 % o 6 % mediante sistema Venturi.

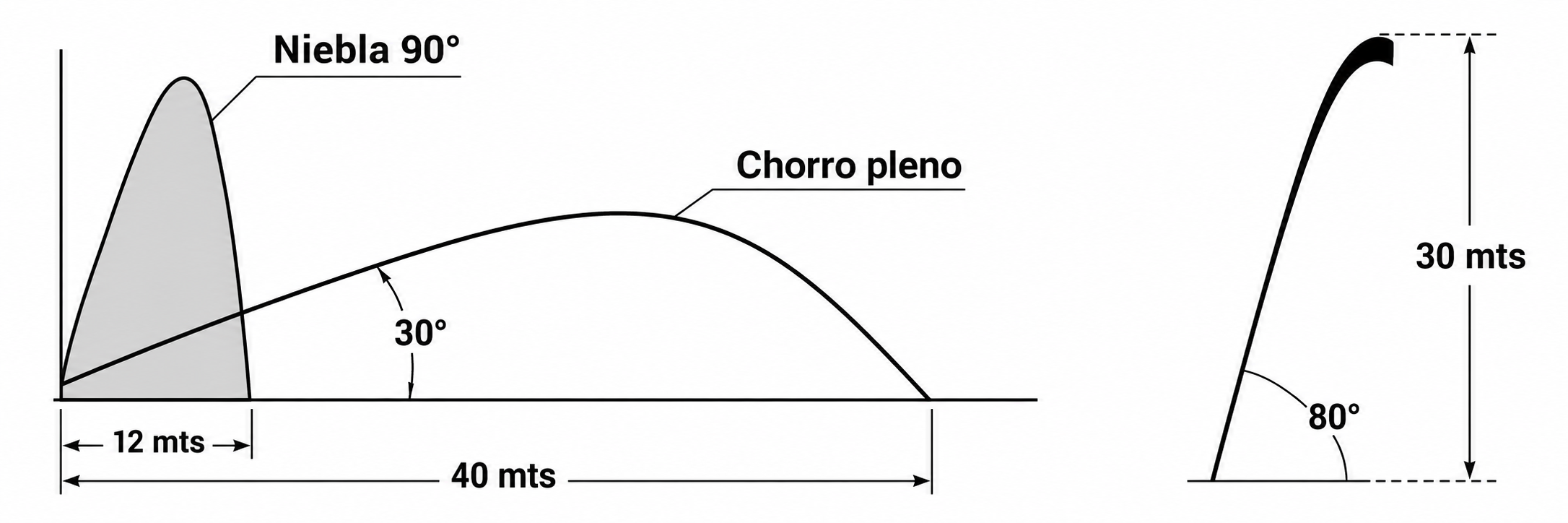

Patrones y alcance de descarga
De acuerdo con el esquema técnico provisto para la Boquilla HF 350 para monitor, el equipo permite distintas configuraciones de aplicación:
- Niebla: apertura de hasta 90°.
- Chorro pleno: alcance de hasta 40 m.
- El esquema técnico indica aproximadamente 12 m para la zona representada en configuración de niebla.
- En una aplicación elevada cercana a 80°, el esquema indica una altura aproximada de 30 m.
Estos valores corresponden a los gráficos de funcionamiento indicados en la documentación técnica del producto.
Construcción
El cuerpo de la boquilla está fabricado en bronce ASTM B-62, material utilizado para conformar un conjunto robusto destinado a aplicaciones de protección contra incendios.
La boquilla incorpora el mecanismo necesario para variar la modalidad de descarga y puede complementarse con el sistema de aspiración de concentrado de espuma cuando la instalación requiera dosificación directa.
Aplicaciones
Por sus características de caudal y versatilidad de descarga, la HF 350 está destinada a instalaciones equipadas con monitores contra incendio que requieran trabajar con agua o espuma y seleccionar diferentes patrones de aplicación.
Puede integrarse en sistemas donde se requiera:
- Descarga de grandes caudales de agua.
- Aplicación mediante chorro pleno.
- Cobertura mediante niebla.
- Utilización de solución de espuma.
- Dosificación de concentrado al 3 % o 6 %.
Ventajas principales
La Boquilla HF 350 para monitor reúne diferentes modalidades de descarga en un mismo equipo, permitiendo adaptar la aplicación entre chorro, niebla y espuma.
Su capacidad de hasta 1.300 l/min con agua o solución, sumada al alcance de 40 metros en chorro pleno, permite utilizarla en sistemas contra incendio que requieren cobertura a distancia y elevados caudales de aplicación.
