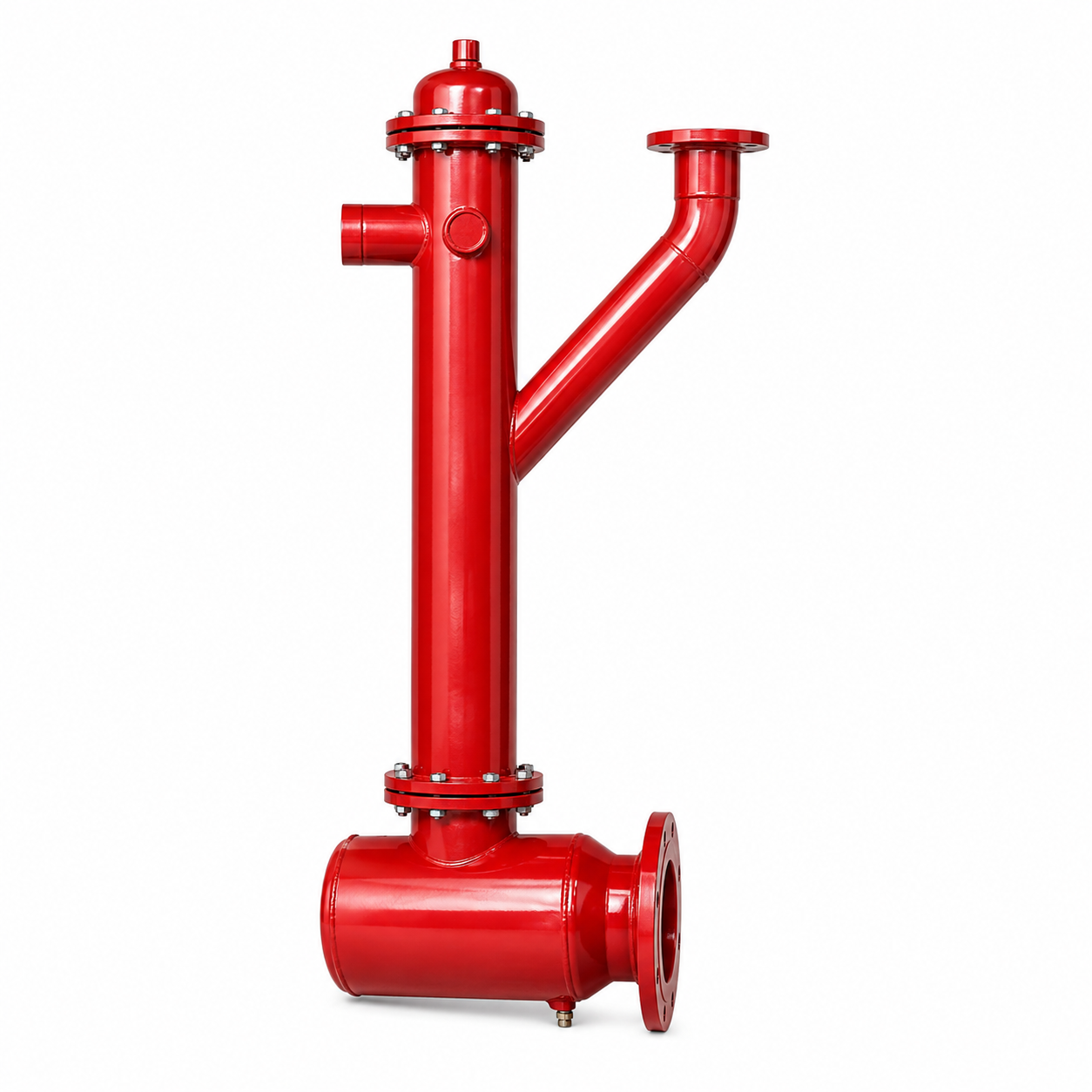

Descripción del producto
La Columna Hidrante Anticongelante de 6″ es un conjunto diseñado para sistemas fijos contra incendio instalados en ambientes donde existen bajas temperaturas o riesgo de congelamiento del agua en la cañería.
Su diseño incorpora un sistema de cierre y drenaje automático, permitiendo evacuar el agua contenida en la columna una vez finalizada la operación, reduciendo el riesgo de congelamiento en el interior del equipo.
La configuración puede adaptarse a distintas necesidades de montaje, incluyendo salidas laterales para válvulas, conexión frontal para hidrante o conexión para monitor.
Características principales
- Diámetro principal: 6 pulgadas.
- Construcción para instalaciones fijas contra incendio.
- Diseñada para zonas de baja temperatura.
- Sistema anticongelante y autodrenante.
- Columna principal fabricada en acero Schedule 40.
- Longitud adaptable según las necesidades del montaje.
- Presión máxima de trabajo: hasta 16 kg/cm².
- Presión de prueba: 22 kg/cm².
- Dos salidas laterales ubicadas a 180°.
- Posibilidad de conexión frontal para hidrante.
- Posibilidad de conexión para monitor.
- Sistema de drenaje automático incorporado.
- Conexión inferior a red troncal a 90°.
Construcción de la columna
La columna principal está construida en caño de acero sin costura A106 Schedule 40 de 6″, configurado para brindar resistencia mecánica y confiabilidad en instalaciones industriales contra incendio.
La longitud de la columna se fabrica según las necesidades específicas del montaje y de la instalación.
Sistema de apertura y cierre
El conjunto de accionamiento está compuesto por:
- Cabezal de acero.
- Bujes internos de bronce.
- Vástago de acero inoxidable.
- Grifa de operación.
- Dispositivo de cierre en bronce.
- Discos de acero inoxidable.
Esta configuración permite accionar el hidrante y controlar el paso de agua desde la red de incendio.
Sistema de drenaje automático
La columna incorpora una válvula de drenaje automática fabricada en bronce.
El sistema funciona mediante cierre por presión. Cuando existe presión en la instalación, la válvula permanece cerrada. Al desaparecer la presión, permite el drenaje del agua contenida en la columna.
La válvula se encuentra ubicada en la base del equipo, próxima al dispositivo de cierre.
Este sistema resulta especialmente importante para instalaciones expuestas a temperaturas capaces de provocar congelamiento.
Longitud enterrada
La parte del hidrante que queda instalada bajo tierra puede fabricarse en distintas longitudes.
La ficha técnica indica un rango aproximado de:
- 1 a 8 pies.
- Equivalente aproximado: 0,3 a 2,4 metros.
La medida definitiva se determina según las condiciones del proyecto.
Salidas laterales
La columna dispone de dos salidas laterales ubicadas a 180°, preparadas para conexión de válvulas.
Las salidas son:
- Roscadas.
- Diámetro 2 1/2″.
- Rosca WG-BSP macho.
- Aptas para montaje de válvulas tipo teatro o diafragma.
Salida para hidrante opcional
De manera opcional, puede incorporarse una salida frontal ubicada entre las salidas laterales.
Esta configuración puede incluir:
- Niple roscado de 4″ o 5″.
- Rosca WG-BSP.
- Posibilidad de montaje de acoples Storz.
- Preparada para toma de autobombas.
Salida para monitor opcional
También puede configurarse con salida específica para conexión de monitor contra incendio.
La configuración indicada comprende:
- Salida de 4″ Schedule 40.
- Curva a 45°.
- Conexión bridada para montaje del monitor.
Esto permite integrar la columna con equipos de descarga de mayor caudal cuando el sistema lo requiere.
Conexión a la red troncal
La alimentación de la columna se realiza mediante una conexión a 90° desde la parte inferior.
La configuración incluye:
- Cuerpo de 8″.
- Conexión soldada.
- Brida ANSI 150 de 6″.

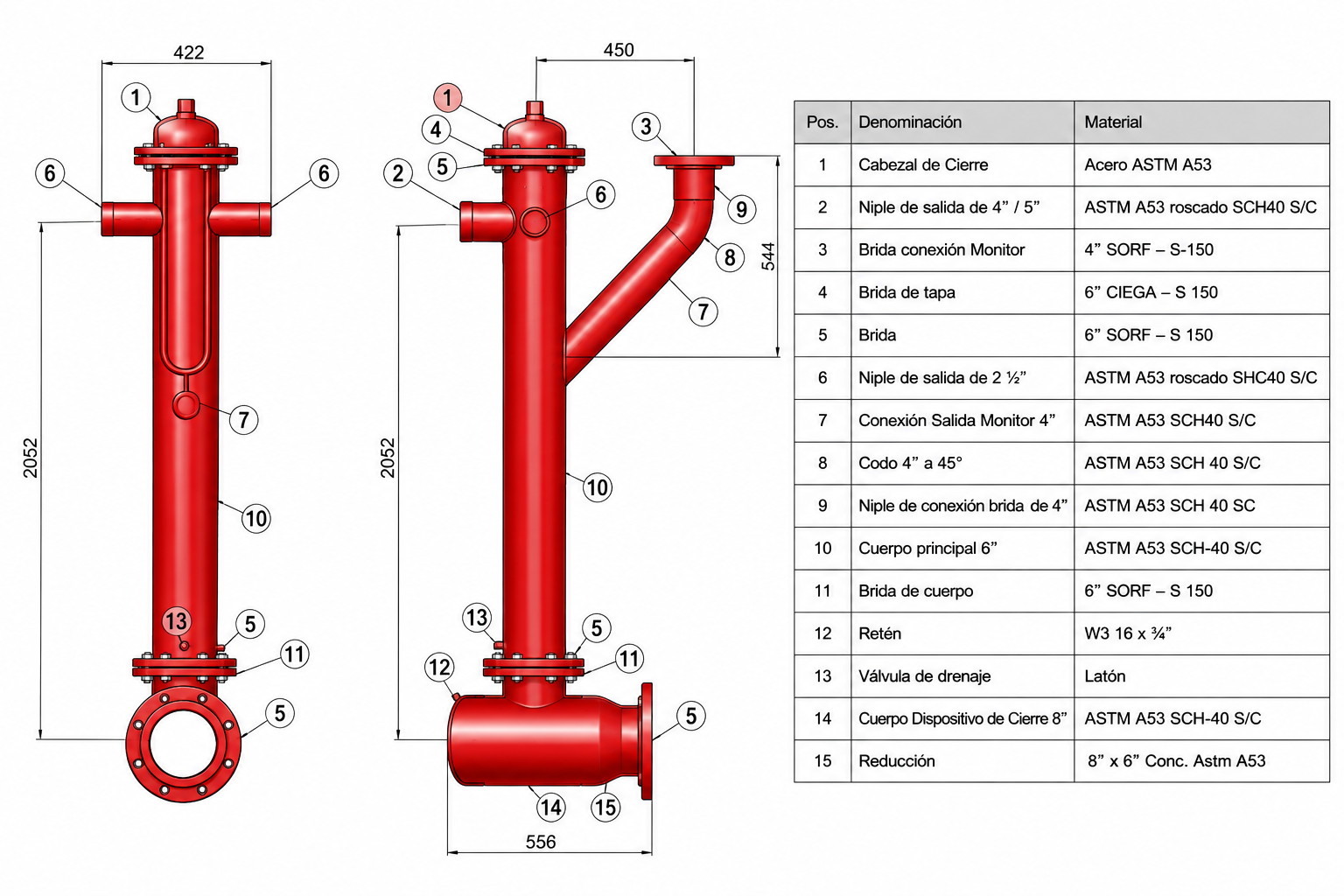

Componentes principales
El conjunto está compuesto por distintos elementos fabricados en acero, acero inoxidable y bronce según su función:
- Cabezal de cierre en acero ASTM A53.
- Niple de salida de 4″ o 5″ en ASTM A53 roscado SCH 40.
- Brida de conexión para monitor de 4″ SORF Serie 150.
- Brida de tapa de 6″ Serie 150.
- Bridas de 6″ SORF Serie 150.
- Nipales de salida de 2 1/2″ ASTM A53 roscados SCH 40.
- Conexión para salida de monitor de 4″ ASTM A53 SCH 40.
- Codo de 4″ a 45° ASTM A53 SCH 40.
- Cuerpo principal de 6″ ASTM A53 SCH 40.
- Retén de 3/4″.
- Válvula de drenaje en latón.
- Cuerpo del dispositivo de cierre de 8″ ASTM A53 SCH 40.
- Reducción concéntrica de 8″ x 6″ ASTM A53.
Terminación exterior
La superficie exterior recibe un tratamiento destinado a mejorar su resistencia frente a la intemperie y las condiciones propias de instalaciones industriales.
El proceso indicado comprende:
- Arenado con rugosidad final de aproximadamente 25/35 micrones.
- Esmalte epoxi autoimprimante con alto contenido de sólidos.
- Una capa de aproximadamente 100 micrones.
- Terminación con esmalte poliuretánico color Rojo RAL 3000.
- Una capa final aproximada de 40 micrones.
Espesor final exterior aproximado: 140 micrones.
Terminación interior
La superficie interior también recibe tratamiento de protección.
Incluye:
- Arenado con rugosidad final aproximada de 25/35 micrones.
- Esmalte epoxi autoimprimante con alto contenido de sólidos.
- Dos capas de aproximadamente 100 micrones cada una.
Espesor final interior aproximado: 200 micrones.

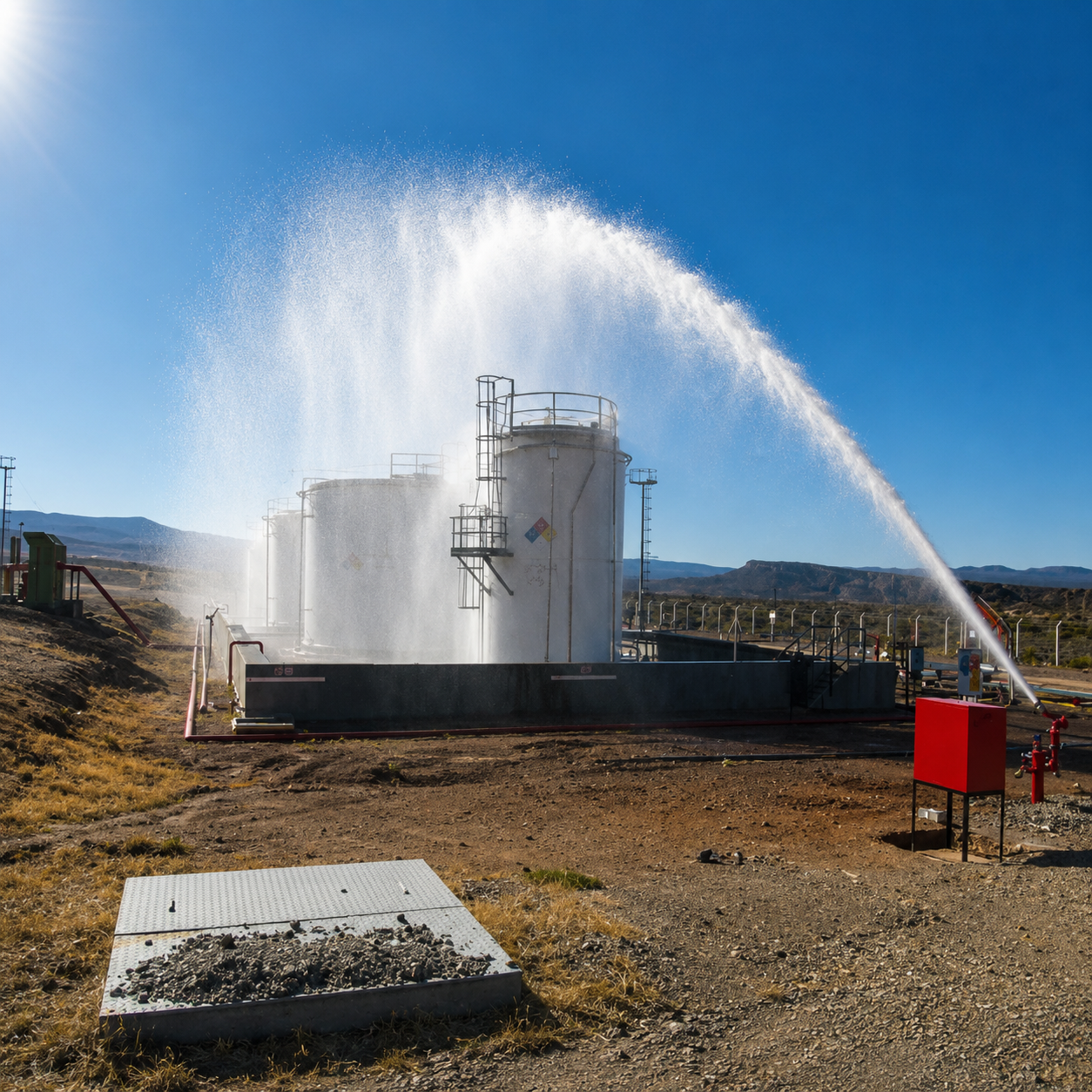

Aplicaciones
La Columna Hidrante Anticongelante de 6″ está especialmente indicada para:
- Plantas industriales.
- Instalaciones exteriores contra incendio.
- Refinerías.
- Plantas petroquímicas.
- Terminales de almacenamiento.
- Áreas industriales expuestas a bajas temperaturas.
- Instalaciones con riesgo de congelamiento.
- Redes de hidrantes.
- Sistemas con conexión para autobombas.
- Sistemas con monitores contra incendio.
Ventajas del sistema
El principal diferencial de este equipo es su configuración anticongelante con drenaje automático, que permite instalar una columna hidrante en ambientes expuestos a bajas temperaturas manteniendo el agua fuera del cuerpo principal cuando el sistema no está operando.
Además, la posibilidad de adaptar la longitud, incorporar distintas salidas laterales y sumar conexión para hidrante o monitor permite configurar el equipo según las necesidades específicas de cada instalación.
