Descripción del producto

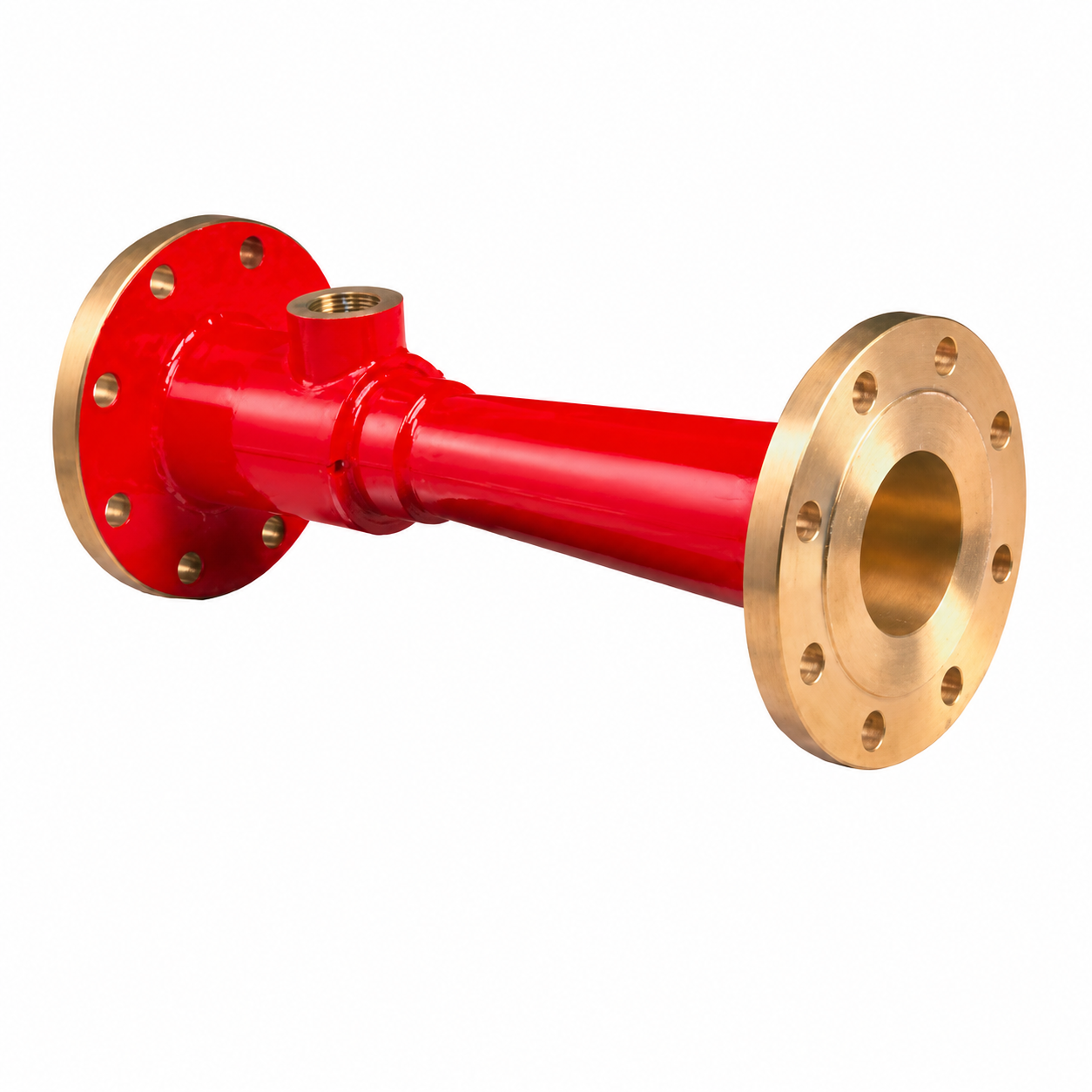

El Dosificador de Línea LP en Bronce es un componente destinado a incorporar concentrado espumígeno al caudal de agua de una instalación contra incendios.
Su funcionamiento se basa en un sistema de aspiración por arrastre tipo eyector, generando la succión necesaria para incorporar el líquido espumígeno al flujo principal.
Está especialmente indicado para instalaciones sobre depósitos de espumígeno y sistemas donde se requiere una dosificación controlada del agente.
Características principales
- Construcción en bronce ASTM B-62 o SAE 40, según configuración.
- Diseñado para líquido espumígeno de baja expansión.
- Sistema de aspiración por arrastre tipo eyector.
- Dosificación seleccionable de 3% o 6% respecto del caudal de agua.
- Presión operativa de entrada entre 5 y 15 kg/cm².
- Pérdida de carga del proceso no superior al 30%.
- Diferentes capacidades según modelo.
- Configuración adaptable a distintas instalaciones y tipos de conexión.
Principio de funcionamiento
El dosificador utiliza el paso del agua por su cuerpo para generar una zona de depresión que produce la aspiración del concentrado espumígeno.
El agente es incorporado en una proporción determinada respecto del caudal de agua, pudiendo seleccionarse una concentración de:
- 0%
- 3%
- 6%
De esta forma, el sistema permite adaptar la proporción de concentrado según las necesidades de la instalación y del agente espumígeno utilizado.
Conexiones disponibles
Las bocas de entrada y salida pueden configurarse de distintas maneras según los requerimientos del proyecto:
- Bridadas tipo ANSI S-150.
- Conexiones SORF.
- Conexiones roscadas IRAM.
- Rosca NSP.
- Rosca NH.
- Conexiones macho.
- Conexiones hembra.
- Acoples Storz.
- Conexiones ranuradas.
Esta variedad permite integrar el Dosificador de Línea LP en Bronce a diferentes redes hidráulicas de protección contra incendios.
Accesorios del sistema
Dependiendo del modelo y de la configuración solicitada, el conjunto puede incorporar:
- Caño de aspiración de diámetro acorde al modelo.
- Caño de aspiración fabricado en polipropileno.
- Válvula esférica de 1/2″, 3/4″, 1″ o 1 1/4″, según modelo.
- Válvula construida en bronce.
- Presión de trabajo de la válvula no inferior a 10,5 kg/cm².
- Indicador de porcentaje de succión 0 / 3 / 6%.
- Válvula de retención de bronce.
- Unión doble con asiento cónico en bronce.
- Roscas cónicas perfil Whitworth internas y externas.
- Nipples y accesorios necesarios para completar el conjunto.
- En la versión portátil, skid con kit de succión para tambores.
Modelos disponibles
La línea comprende distintas capacidades para adaptarse al caudal requerido por cada sistema:
- LP-06: consumo de agua aproximado 185 l/min.
- LP-12: 378 l/min.
- LP-15: 567 l/min.
- LP-20: 945 l/min.
- LP-25: 1.062 l/min.
- LP-30: 1.134 l/min.
- LP-35: 1.323 l/min.
- LP-40: 1.512 l/min.
- LP-45: 1.700 l/min.
- LP-50: 1.890 l/min.
- LP-55: hasta 3.000 l/min.
Los modelos indicados trabajan con una referencia de 7 kg/cm² en la información técnica suministrada.
Consumo de espumígeno
El consumo de concentrado depende del modelo y del porcentaje seleccionado.
En configuración al 3%, la línea comprende consumos aproximados desde 5,5 hasta 90 l/min de espumígeno.
En configuración al 6%, los valores se extienden aproximadamente desde 11 hasta 180 l/min, dependiendo del dosificador seleccionado.
Diámetro de succión
Según modelo, la conexión de aspiración puede variar entre:
- 1/2″
- 3/4″
- 1″
- 1 1/4″
La selección debe realizarse de acuerdo con el caudal del sistema y el dosificador correspondiente.

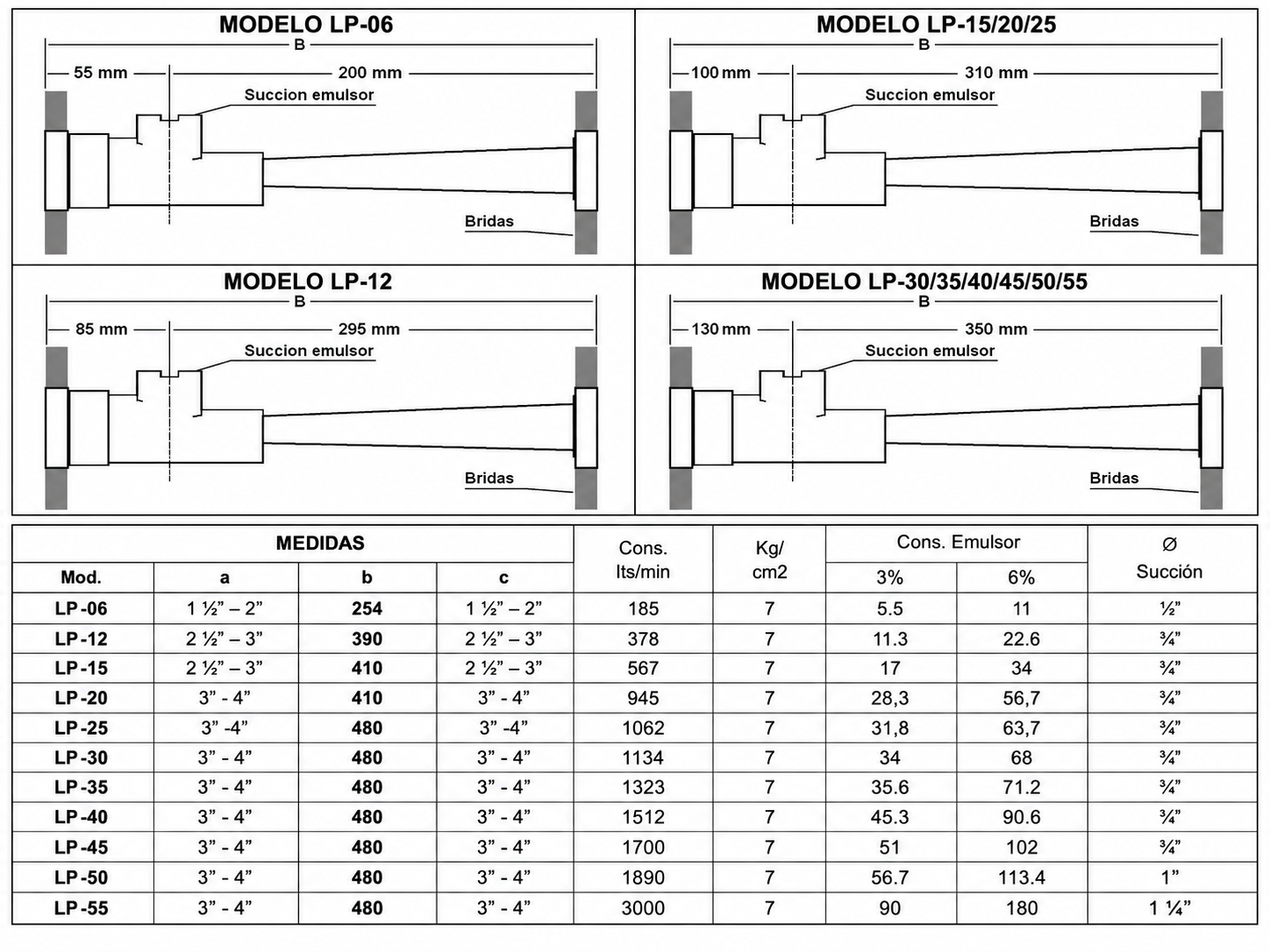

Dimensiones de montaje
La longitud total del dosificador varía según la serie:
- LP-06: aproximadamente 254 mm.
- LP-12: aproximadamente 390 mm.
- LP-15 / LP-20: aproximadamente 410 mm.
- LP-25 / LP-30 / LP-35 / LP-40 / LP-45 / LP-50 / LP-55: aproximadamente 480 mm.
Las conexiones de entrada y salida se dimensionan según cada modelo, con configuraciones comprendidas aproximadamente entre 1 1/2″ y 4″.
Aplicaciones
El Dosificador de Línea LP en Bronce puede utilizarse en:
- Sistemas fijos de espuma contra incendios.
- Instalaciones industriales.
- Depósitos de espumígeno.
- Sistemas para protección de tanques.
- Plantas petroquímicas.
- Terminales de combustibles.
- Instalaciones con líquidos inflamables o combustibles.
- Redes de agua y espuma con dosificación al 3% o 6%.
Ventajas del Dosificador de Línea LP
Su construcción en bronce, la posibilidad de seleccionar distintas proporciones de dosificación y la amplia gama de modelos permiten adaptar el equipo a instalaciones de diferentes capacidades.
La variedad de conexiones disponibles facilita además su incorporación tanto a instalaciones nuevas como a sistemas existentes que requieran un sistema de proporcionamiento de espumígeno por aspiración.
