Descripción del producto
El Kit Multifunción Ariston permite ampliar y adaptar la gestión de instalaciones de calefacción mediante diferentes configuraciones de funcionamiento.
Gracias a sus 3 entradas y 3 salidas, puede utilizarse para controlar hasta tres zonas directas o configurarse para otras funciones, como termostato, termostato diferencial, gestión de sistemas solares, señalización de errores y control remoto.
Su compatibilidad con el protocolo BUS BridgeNet® facilita la comunicación con otros dispositivos Ariston y permite integrar diferentes componentes dentro de un mismo sistema.
Gestión de hasta 3 zonas
El módulo permite administrar directamente hasta tres zonas independientes de calefacción, ofreciendo una solución flexible para instalaciones que requieren distintos circuitos o sectores de climatización.
Esto permite mejorar la regulación de cada ambiente y adaptar el funcionamiento del sistema a las necesidades específicas de cada zona.
Aplicaciones solares y termostato diferencial
El Kit Multifunción Ariston puede trabajar como termostato diferencial, comparando las temperaturas recibidas por sondas externas.
Esta configuración permite utilizarlo en diferentes aplicaciones térmicas y de gestión solar, activando las salidas correspondientes en función de la diferencia de temperatura configurada.
Las sondas necesarias para estas aplicaciones no están incluidas.
Termostato configurable
El módulo también puede utilizarse como termostato mediante una sonda compatible, permitiendo controlar diferentes componentes de la instalación según la temperatura detectada.
Comunicación BUS BridgeNet®
La tecnología BUS BridgeNet® permite la comunicación entre distintos componentes Ariston para coordinar el funcionamiento de la instalación.
Esto facilita una gestión centralizada y una mejor integración de los diferentes elementos del sistema de calefacción.
Control de errores y reset remoto
Entre sus distintas configuraciones, el módulo puede utilizarse para gestionar la notificación de errores de la caldera y funciones de reset remoto, ampliando las posibilidades de supervisión y control de la instalación.
Salida programable
Cuando se utiliza junto con sistemas de regulación compatibles, como Sensys, el módulo también puede disponer de funciones de salida programable para adaptar el funcionamiento de determinados componentes según la configuración establecida.
PRINCIPALES FUNCIONES
- Gestión directa de hasta 3 zonas de calefacción.
- Configuración como termostato diferencial.
- Compatible con aplicaciones de gestión solar térmica.
- Configuración como termostato mediante sonda externa.
- Gestión de notificación de errores de caldera.
- Posibilidad de reset remoto.
- Salidas programables según configuración del sistema.
- Comunicación mediante protocolo BUS BridgeNet®.
- Tres entradas de control.
- Tres salidas independientes.
DATOS TÉCNICOS
- Código de producto: 3319718.
- Tipo: módulo / placa multifunción Ariston.
- Cantidad de entradas: 3.
- Entradas: IN1, IN2 e IN3.
- Cantidad de salidas: 3.
- Salidas: OUT1, OUT2 y OUT3.
- Tensión de las salidas: 230 V AC.
- Carga máxima por salida: 100 W.
- Consumo máximo del microprocesador: 3 W.
- Temperatura de funcionamiento: -10 °C a +60 °C.
- Temperatura de almacenamiento: -20 °C a +70 °C.
- Comunicación: BUS BridgeNet®.

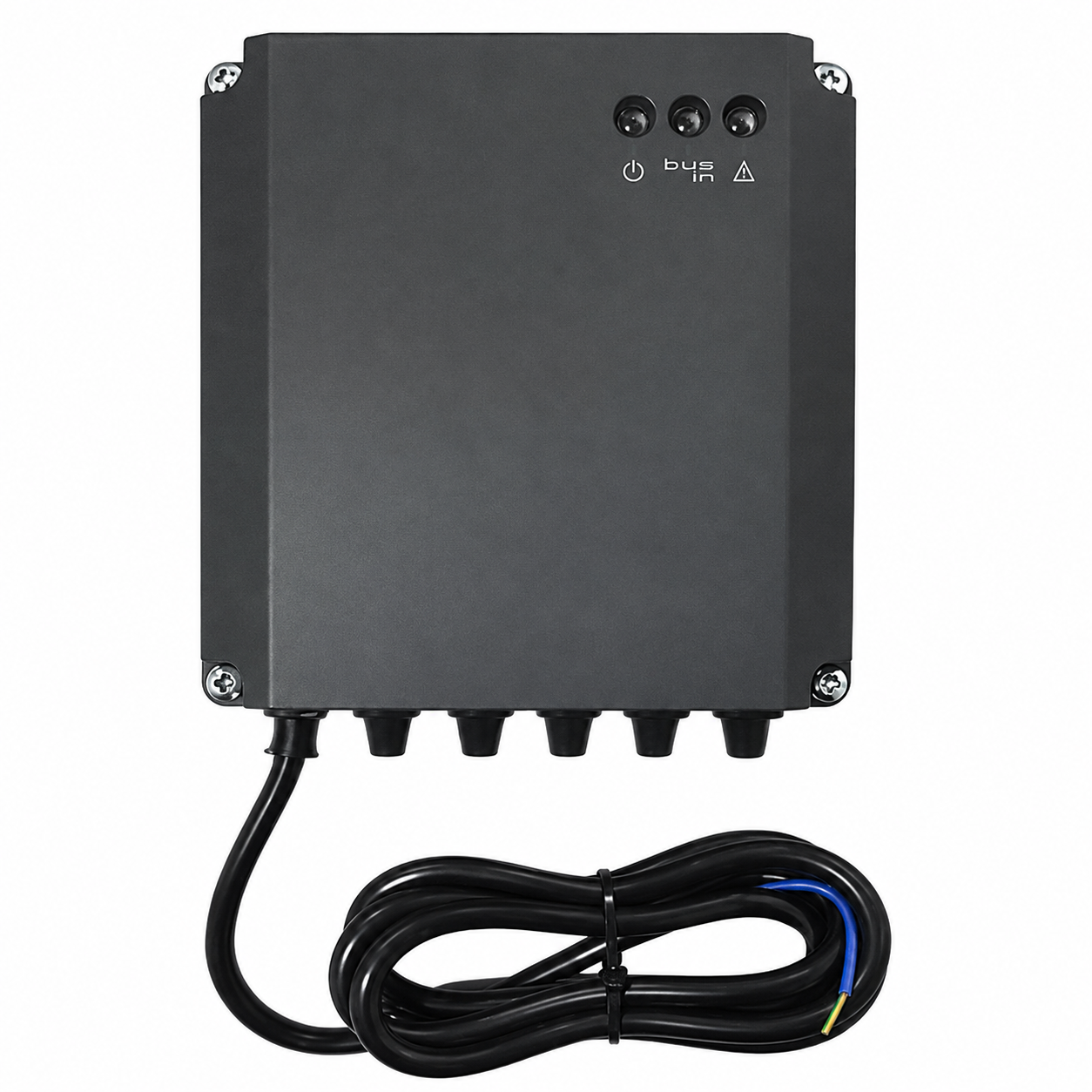

- Indicadores: LED de estado.
- Conexiones diferenciadas de alta y baja tensión.
- Compatible con diferentes configuraciones de control según la instalación.
- Las sondas necesarias para funciones de termostato o termostato diferencial se comercializan por separado.
BENEFICIOS
- Permite ampliar las posibilidades de control de una instalación Ariston.
- Posibilita administrar hasta tres zonas desde un único módulo.
- Puede adaptarse a diferentes tipos de instalación.
- Compatible con aplicaciones de energía solar térmica.
- Mejora la integración entre los distintos componentes del sistema.
- Permite configuraciones avanzadas de regulación.
- Comunicación directa mediante BUS BridgeNet®.
- Diseño orientado tanto a instalaciones residenciales como a sistemas de calefacción más complejos.
COMPATIBILIDAD
El Kit Multifunción Ariston está diseñado para trabajar dentro de sistemas Ariston compatibles con tecnología BUS BridgeNet®.
La compatibilidad final y el modo de configuración deben verificarse según el modelo de caldera, los periféricos instalados y el esquema hidráulico de la instalación.
IMPORTANTE
La instalación y configuración del Kit Multifunción Ariston debe ser realizada por personal técnico capacitado, respetando los esquemas eléctricos, las conexiones de alta y baja tensión y las indicaciones del fabricante.
