Descripción del producto

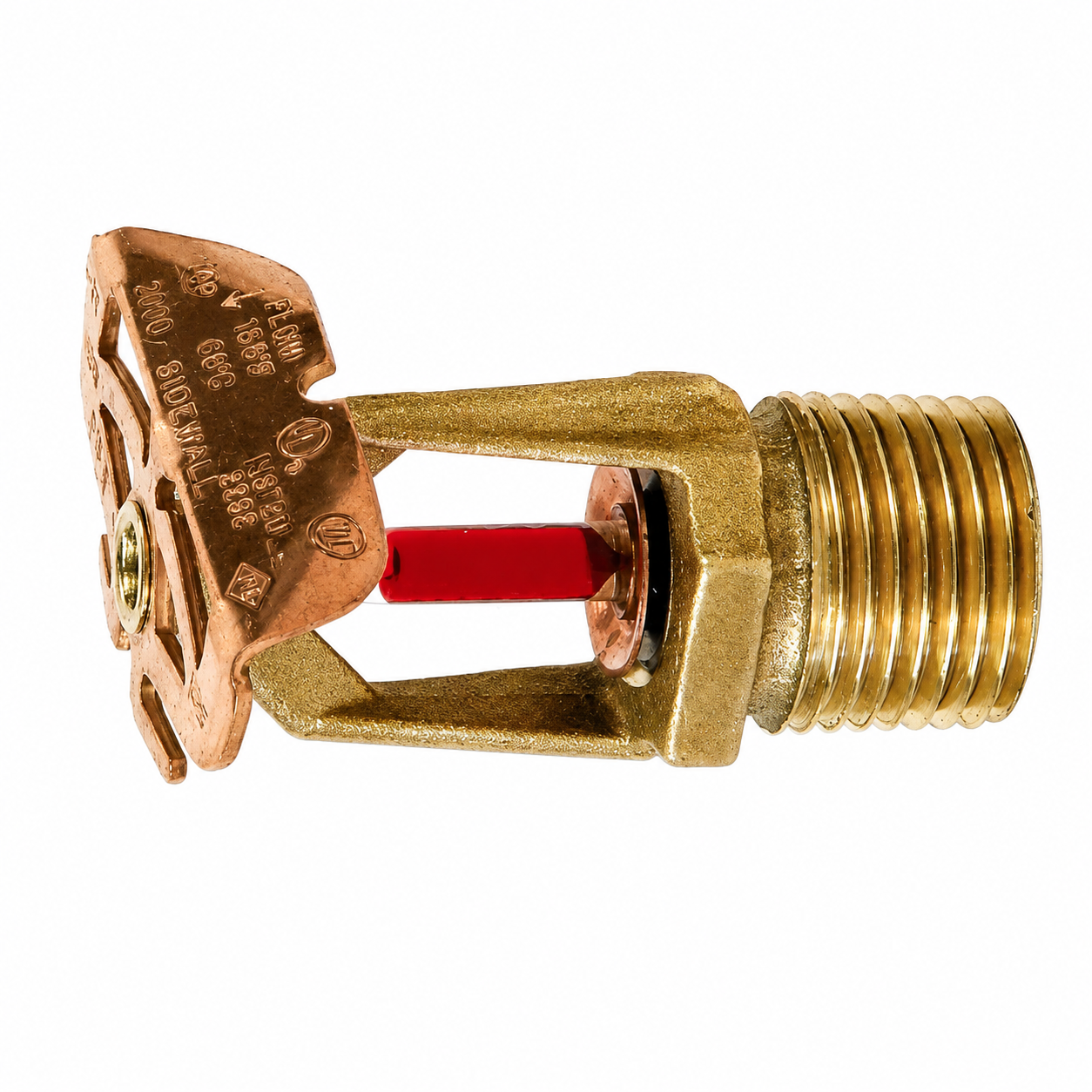

El Rociador Tyco TY3351 Sidewall Bronce es un rociador automático de pared lateral horizontal diseñado para aplicaciones comerciales de protección contra incendios.
Forma parte de la serie Tyco TY-B y utiliza una ampolla de vidrio sensible al calor como elemento de activación. Esta configuración corresponde a una temperatura nominal de 141 °C (286 °F) y a un tipo de respuesta estándar (SR).
Su diseño de pared lateral permite realizar la descarga desde una ubicación horizontal, utilizando un marco y un deflector fabricados en bronce.
Características principales
- Código: TY3351 Sidewall Bronce
- Serie: TY-B
- Tipo: rociador automático de pared lateral horizontal
- Acabado: latón natural
- Conexión: NPT de 1/2”
- Factor K: 5.6
- Tipo de respuesta: respuesta estándar (SR)
- Temperatura nominal: 141 °C / 286 °F
- Elemento térmico: ampolla de vidrio
- Cobertura: estándar
- Marco: bronce
- Deflector: bronce
- Tipo de sistema: húmedo
- Tipo de escudo: empotrado
Especificaciones técnicas
- Código de identificación del rociador (SIN): TY3351
- Número de pieza del fabricante: 57-578-1-286
- Tamaño de conexión: 1/2 pulgada
- Detalle de conexión: rociador NPT de 1/2”
- Factor K: 5.6
- Temperatura: 141 °C (286 °F)
- Respuesta: estándar
- Cobertura: estándar
- Resistente a la corrosión: no
- Puede contener plomo: sí
- Presión máxima de trabajo: 175 PSI para UL/FM y 250 PSI para UL
- Longitud: 2,19” (55,63 mm)
- Ancho: 1,81” (45,97 mm)
- Altura: 0,92” (23,37 mm)
- Peso: 0,19 lb (0,09 kg)
- Fabricante: Tyco
Funcionamiento
El rociador utiliza una ampolla de vidrio activada térmicamente. Cuando la temperatura en el entorno del rociador alcanza su valor nominal de 141 °C (286 °F), el elemento térmico actúa permitiendo la descarga de agua sobre el área protegida.
Su configuración de pared lateral horizontal está destinada a distribuir el agua desde una instalación lateral conforme a las condiciones de diseño y montaje especificadas para el sistema.
Aplicaciones
El TY3351 está diseñado para aplicaciones comerciales de riesgo ligero y ordinario, pudiendo utilizarse en instalaciones como:
- Bancos.
- Hoteles.
- Centros comerciales.
- Edificios comerciales.
- Otras ocupaciones compatibles con las certificaciones y criterios de diseño correspondientes.
Su instalación está prevista para sistemas de tubería húmeda.
Certificaciones y aprobaciones
Este modelo cuenta con:
- Certificación UL.
- Certificación C-UL / cULus.
- Aprobación FM.
Para las aplicaciones correspondientes, el producto está destinado a instalaciones realizadas de acuerdo con los requisitos aplicables de NFPA 13.
La información técnica suministrada establece una distancia entre la parte superior del deflector y el techo de 100 a 300 mm (4 a 12 pulgadas).
Instalación
La conexión del rociador es mediante rosca NPT de 1/2”.
Durante el montaje debe evitarse un apriete excesivo que pueda producir daños permanentes en la rosca o en el propio rociador.
La información del fabricante indica utilizar la herramienta de instalación correspondiente y aplicar un par máximo de 14 ft-lb (19 Nm).
Para configuraciones empotradas puede utilizarse el embellecedor correspondiente, siguiendo las indicaciones de instalación del fabricante.
Acabado y construcción
Esta versión específica presenta acabado en latón natural.
El cuerpo está compuesto por:
- Marco de bronce.
- Deflector de bronce.
- Ampolla de vidrio como elemento térmico.
Dentro de la familia TY-B existen otras combinaciones de acabado y temperatura, pero esta publicación corresponde específicamente al TY3351 Sidewall Bronce de 141 °C (286 °F).
Beneficios
- Diseño específico para instalación de pared lateral horizontal.
- Factor K 5.6 para cobertura estándar.
- Activación automática mediante ampolla de vidrio.
- Respuesta estándar.
- Construcción con marco y deflector de bronce.
- Compatible con sistemas húmedos.
- Certificación UL y C-UL/cULus.
- Aprobación FM.
- Alternativa para aplicaciones comerciales de riesgo ligero y ordinario.
