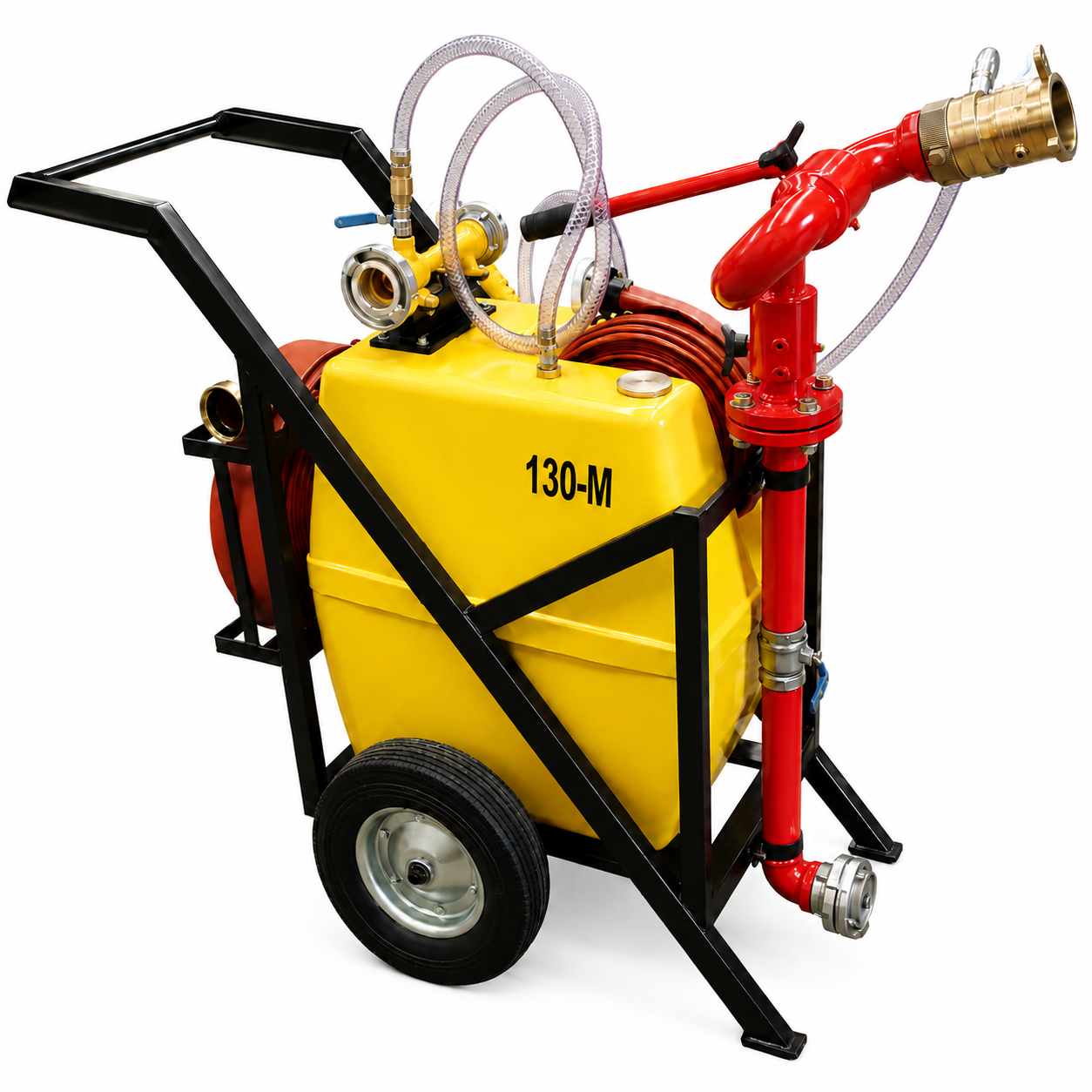

Descripción del producto

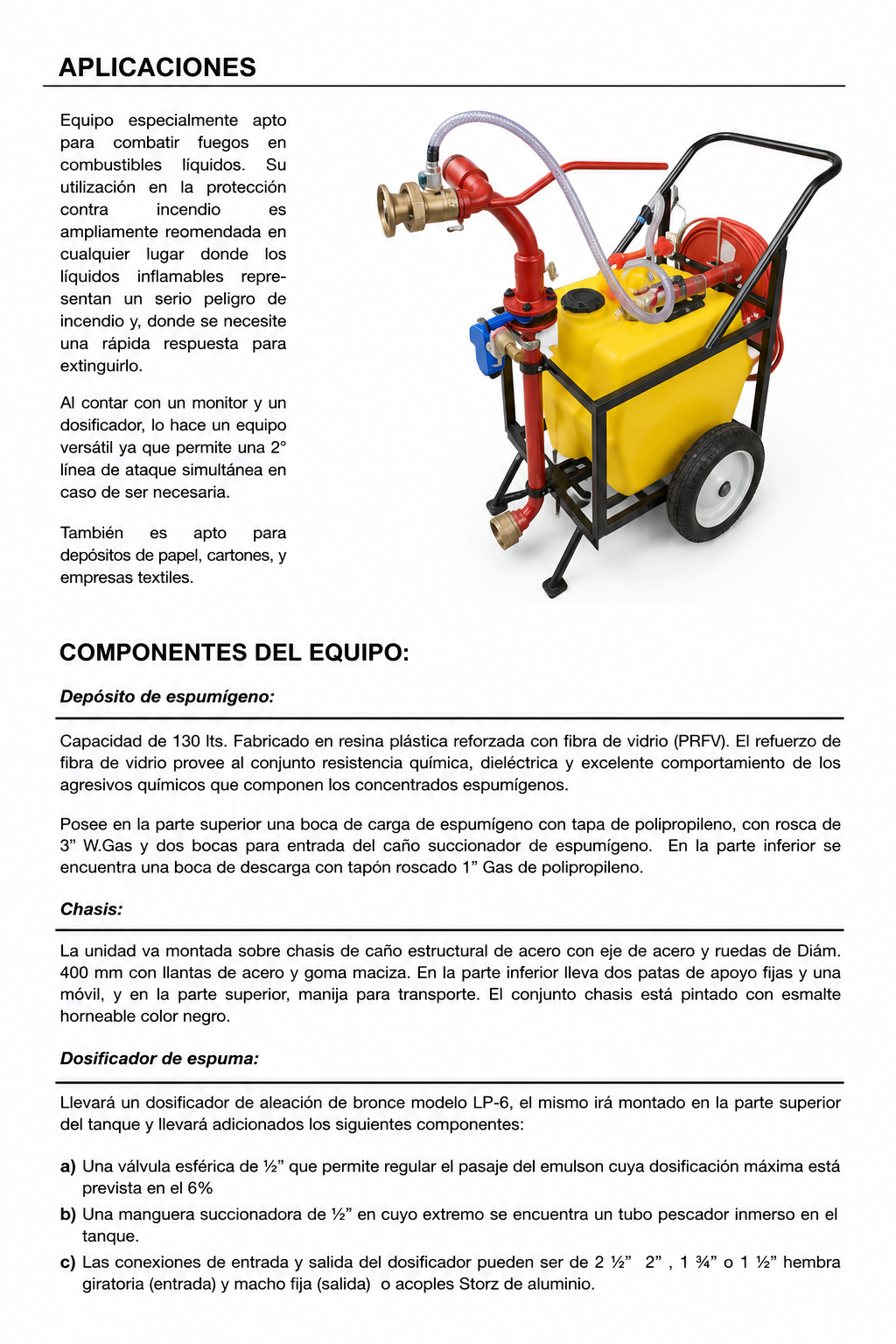

Componentes del equipo
Depósito de espumígeno
Fabricados con resina plástica reforzada con fibra de vidrio (PRFV). El refuerzo de fibra de vidrio provee al conjunto resistencia química, dieléctrica y excelente comportamiento de los agresivos químicos que componen los concentrados espumígenos.
Posee en la parte superior una boca de carga de espumígeno con tapa de polipropileno, con rosca de 3″ W. Gas y dos bocas para entrada del caño succionador de espumígeno.
En la parte inferior se encuentra una boca de descarga con tapón roscado 1″ Gas de polipropileno.
Chasis
La unidad va montada sobre chasis de caño estructural de acero con eje de acero y ruedas de Ø 400 mm con llantas de acero y goma maciza.
En la parte inferior lleva 2 patas de apoyo, una fija y una móvil, y en la parte superior, manija para transporte.
El conjunto chasis está pintado con esmalte negro horneable color negro.
Dosificador de espuma
LLevará un dosificador de aleación de bronce modelo DL-6, el mismo irá montado en la parte superior del tanque y llevará adicionado los siguientes componentes:
- Una válvula esférica de 1/2″ que permite regular el pasaje del emulsor cuya dosificación máxima está prevista en el 6%.
- Una manguera succionadora de 1/2″ en cuyo extremo se encuentra un tubo pescador inmerso en el tanque.
- Las conexiones de entrada y salida del dosificador pueden ser de 21/2″, 2″, 1 3/4 ó 1 1/2″ hembra giratoria (entrada) y macho fija (salida) o acoples storz de aluminio (opcional).

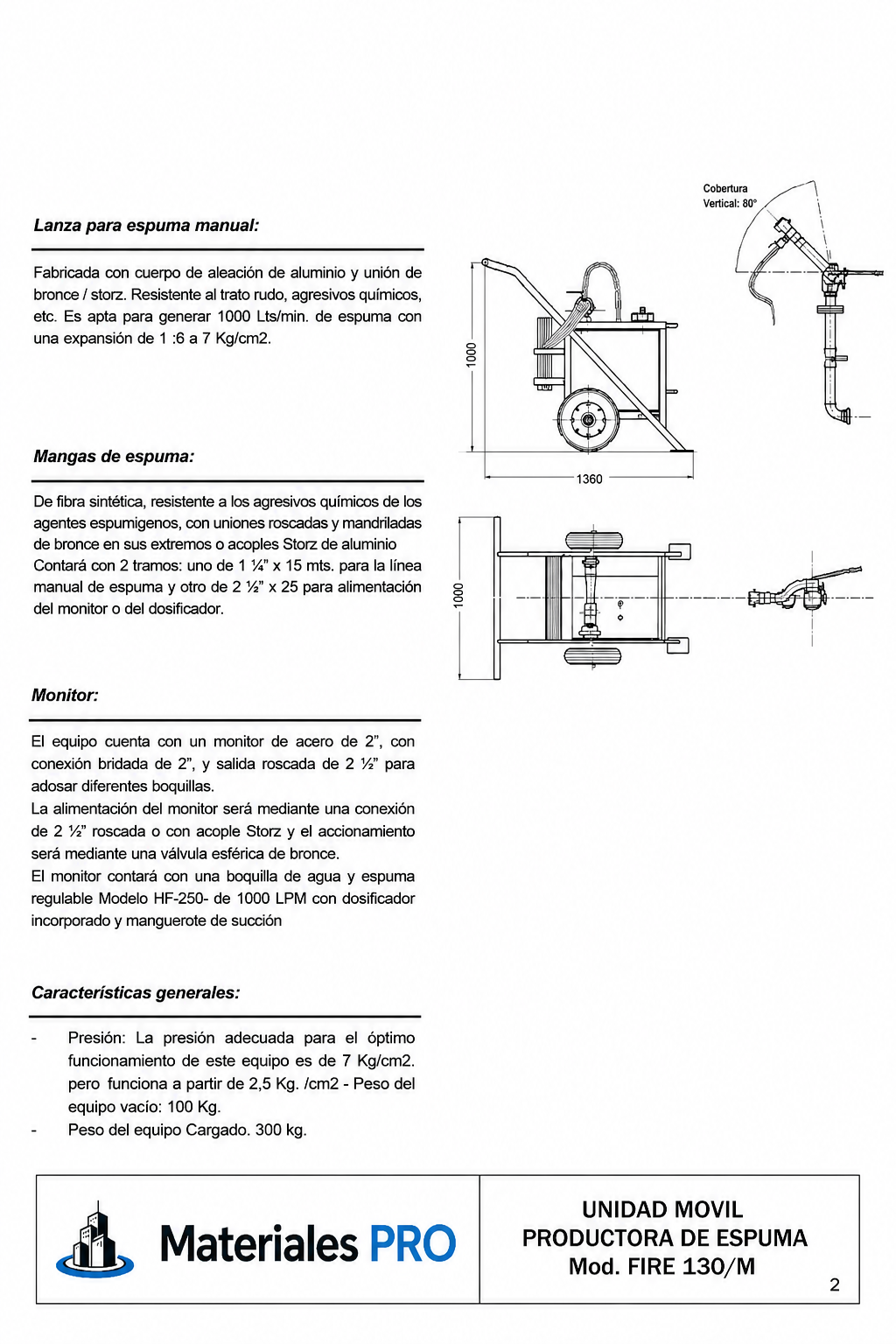

Lanza de espuma manual
Fabricada con cuerpo de aleación de aluminio y unión de bronce / storz. Resistente al trato rudo de agresivos químicos, etc. Es apta para generar 1000 lts./min. de espuma con una expansión de 1:6 a 7 kg/cm2
Manga de espuma
De fibra sintética resistente a los agresivos químicos de los agentes espumígenos, con uniones roscadas y mandriladas de bronce en sus extremos o acoples storz de aluminio.
Contará con dos tramos: uno de 1 3/4″ x 12,5 mts. para la línea manual de espuma y otro de 2 1/2″ x 25 mts. para alimentación del monitor o del dosificador.
Monitor
El equipo cuenta con un monitor de acero de 2″, con conexión bridada de 2″ y salida roscada de 2 1/2″ para adosar diferentes boquillas.
La alimentación del monitor será mediante una conexión de 2 1/2″ roscada o con acople storz y el accionamiento será mediante una válvula esférica de bronce.
El monitor contará con una boquilla de agua y espuma regulable modelo Turbomatic Foam de 1300 LPM con dosificador incorporado y manguerote de succión.
Características generales
- La presión adecuada para el óptimo funcionamiento de este equipo es de 7 kg/cm2, pero funciona a partir de los 2 kg/cm2
- Peso del equipo vacío 90 kg.
- Peso del equipo cargado 210 kg.
