Descripción del producto

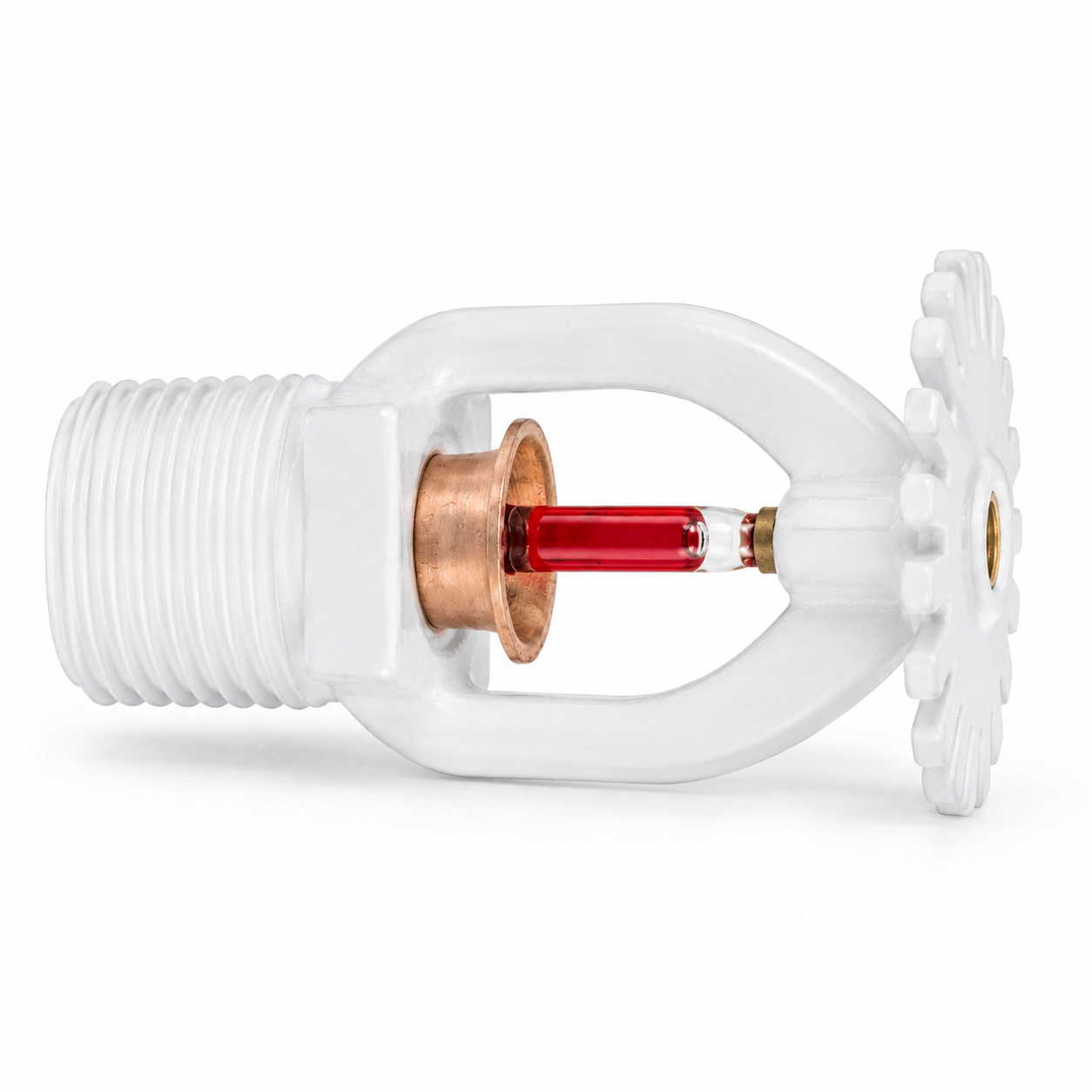

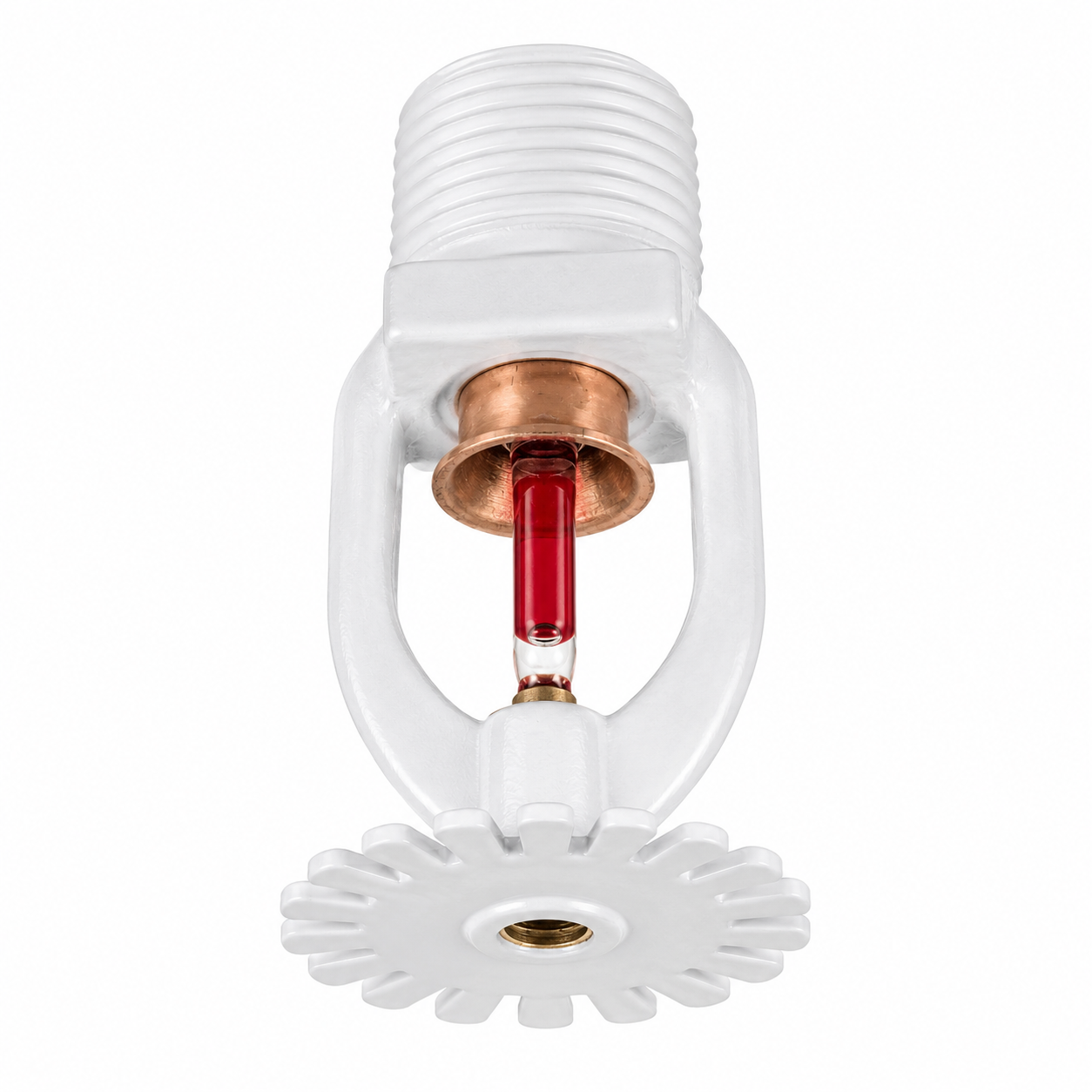

El Rociador Tyco TY325 Pendiente Blanco es un rociador automático de orientación pendiente perteneciente a la Serie TY-B de Tyco.
Está diseñado para aplicaciones de cobertura estándar y utiliza una ampolla de vidrio como elemento térmico. Esta configuración corresponde a una temperatura nominal de 141 °C (286 °F), factor K 5.6 y conexión roscada 1/2″ NPT.
Características principales
- Código: TY325 Pendiente Blanco
- Serie: TY-B
- SIN: TY325
- Fabricante: Tyco
- Orientación: pendiente
- Conexión: 1/2″ NPT
- Factor K: 5.6
- Tipo de respuesta: estándar
- Temperatura nominal: 141 °C (286 °F)
- Elemento térmico: ampolla de vidrio
- Color del líquido de la ampolla: azul
- Cobertura: estándar
- Acabado: poliéster blanco señal
- Marco: bronce
- Deflector: bronce
- Resistente a la corrosión: sí
- Listado UL: sí
- Listado C-UL: sí
- Aprobado FM: sí
- Tipo de sistema: húmedo
- Número de pieza Tyco: 77-571-4-286
Funcionamiento
El TY325 utiliza una ampolla de vidrio activada térmicamente. Cuando la temperatura alrededor del rociador alcanza los 141 °C, el elemento térmico actúa y permite la apertura del rociador para iniciar la descarga de agua sobre la zona protegida.
Esta configuración corresponde a un rociador de respuesta estándar y cobertura estándar.
Construcción y acabado
El rociador está compuesto por:
- Marco de bronce.
- Deflector de bronce.
- Ampolla de vidrio.
- Recubrimiento exterior en poliéster blanco señal.
Tyco especifica que los rociadores con determinados acabados de poliéster que figuran como UL y C-UL están listados también como resistentes a la corrosión. El acabado blanco señal se encuentra dentro de esas terminaciones.
Certificaciones y aprobaciones
Para la familia TY315/TY325 K5.6, la documentación técnica de Tyco indica:
- Listado UL.
- Listado C-UL.
- Aprobación FM.
- LPCB y VdS en determinadas configuraciones.
Para esta publicación, las certificaciones principales a destacar son UL/FM.
Presión máxima de trabajo
Las fichas de esta familia indican:
- 175 PSI (12,1 bar): aprobado/listado FM y UL.
- Hasta 250 PSI (17,2 bar): listado UL.
Dimensiones y peso
Para el TY325 pendiente de esta familia:
- Longitud: 1″ (25,4 mm)
- Ancho: 1″ (25,4 mm)
- Altura: 2″ (50,8 mm)
- Peso aproximado: 0,14 lb (0,06 kg)
Aplicaciones
La Serie TY-B está diseñada para instalaciones comerciales de protección contra incendios y se utiliza, según el diseño y la clasificación de riesgo correspondiente, en ocupaciones como:
- Bancos.
- Hoteles.
- Centros comerciales.
- Fábricas.
- Refinerías.
- Plantas químicas.
Instalación
El TY325 utiliza conexión NPT de 1/2″.
Tyco indica evitar un apriete excesivo durante la instalación para prevenir daños permanentes en las roscas o en el propio rociador.
- Utilizar la llave de instalación especificada por el fabricante.
- Par máximo de apriete: 14 ft-lb (19 N·m).
- Para instalación pendiente empotrada, la Serie TY-B contempla los embellecedores Style 15 y Style 20, según la configuración correspondiente.
Temperaturas disponibles dentro de la Serie TY-B
La documentación técnica contempla para los modelos TY315 y TY325:
- 57 °C
- 68 °C
- 79 °C
- 93 °C
- 141 °C – esta variante
- 182 °C
Beneficios
- Serie Tyco TY-B.
- Orientación pendiente.
- Factor K 5.6.
- Temperatura nominal de 141 °C.
- Respuesta estándar.
- Cobertura estándar.
- Conexión 1/2″ NPT.
- Marco y deflector de bronce.
- Acabado en poliéster blanco señal.
- Acabado listado como resistente a la corrosión.
- Listado UL y C-UL.
- Aprobación FM.
- Compatible con sistemas de tubería húmeda.
