Descripción del producto

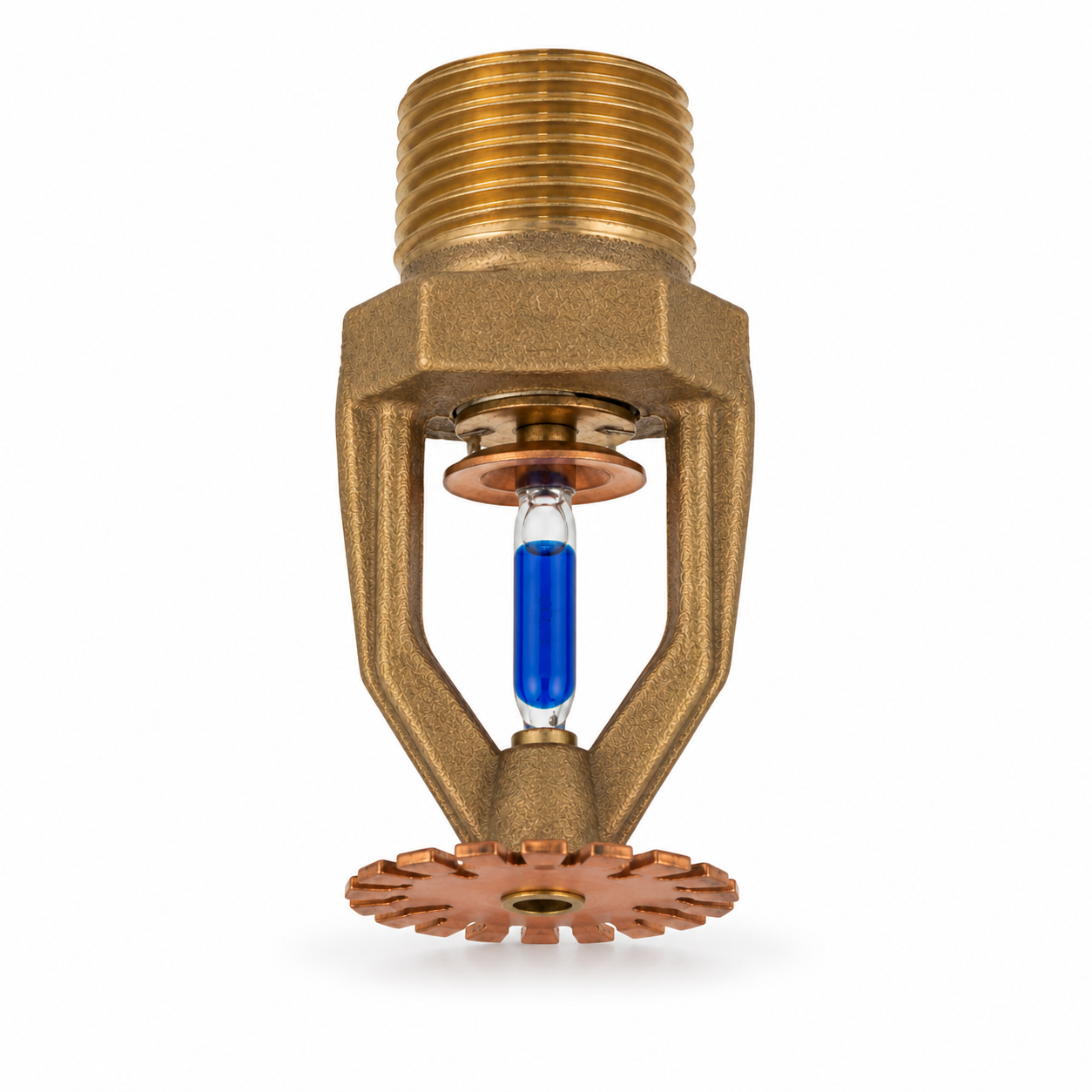

El Rociador Tyco TY4251 Pendiente Bronce es un rociador automático de orientación pendiente perteneciente a la Serie TY-B de Tyco.
Está diseñado para aplicaciones de cobertura estándar y utiliza una ampolla de vidrio sensible al calor como elemento térmico. Esta configuración corresponde a una temperatura nominal de 141 °C (286 °F), factor K 8.0 y conexión roscada 3/4″ NPT.
Características principales
- Código: TY4251 Pendiente Bronce
- Serie: TY-B
- SIN: TY4251
- Fabricante: Tyco
- Orientación: pendiente
- Conexión: 3/4″ NPT
- Factor K: 8.0
- Tipo de respuesta: estándar
- Temperatura nominal: 141 °C (286 °F)
- Elemento térmico: ampolla de vidrio de 5 mm
- Cobertura: estándar
- Acabado: bronce natural
- Material del marco: bronce
- Material del deflector: cobre
- Resistente a la corrosión: no
- Listado UL: sí
- Aprobado FM: sí
- Otras aprobaciones indicadas: C-UL, LPCB, EAC y VdS
- Tipo de sistema: húmedo
- Número de pieza Tyco: 57-591-1-286
Funcionamiento
El TY4251 utiliza una ampolla de vidrio activada térmicamente. Cuando la temperatura alrededor del rociador alcanza los 141 °C, el elemento térmico actúa y permite la apertura del rociador para iniciar la descarga de agua sobre la zona protegida.
Esta configuración corresponde a un rociador de respuesta estándar y cobertura estándar.
Construcción y acabado
El rociador está compuesto por:
- Marco de bronce.
- Deflector de cobre.
- Ampolla de vidrio de 5 mm.
- Terminación exterior en bronce natural.
La ficha específica de QRFS indica que esta terminación no está clasificada como resistente a la corrosión.
Certificaciones y aprobaciones
Para esta configuración se verifican:
- Listado UL.
- Listado C-UL.
- Aprobación FM.
- Aprobación LPCB.
- Aprobación EAC.
- Aprobación VdS.
En instalación empotrada, las aprobaciones pueden variar, por lo que debe verificarse la ficha técnica específica del fabricante.
Presión máxima de trabajo
La ficha específica establece una presión máxima de trabajo de 175 PSI (12,1 bar).
Dimensiones y peso
- Longitud: 1,25″ (31,75 mm)
- Ancho: 1,25″ (31,75 mm)
- Altura: 2,25″ (57,15 mm)
- Peso aproximado: 0,13 lb (0,06 kg)
Aplicaciones
El TY4251 está diseñado para sistemas de rociadores conforme a NFPA 13, utilizando las áreas de cobertura y requisitos mínimos de suministro indicados en la documentación técnica del fabricante. Se emplea en sistemas de protección contra incendios de tubería húmeda.
Instalación
El TY4251 utiliza conexión NPT de 3/4″.
Tyco indica evitar un apriete excesivo durante la instalación para prevenir daños permanentes en la rosca o en el propio rociador.
- Utilizar la llave aprobada por el fabricante.
- Par máximo de apriete: 20 ft-lb (26,8 N·m).
- Llave estándar: W-Type 6.
- Llave para instalación empotrada: W-Type 7.
- Para instalación pendiente empotrada puede utilizarse el embellecedor Style 40, según la configuración aprobada.
Temperaturas disponibles dentro de la línea TY4251
La documentación de Tyco contempla para el TY4251 pendiente K8.0:
- 57 °C (135 °F)
- 68 °C (155 °F)
- 79 °C (175 °F)
- 93 °C (200 °F)
- 141 °C (286 °F) – esta variante
- 182 °C (360 °F)
Beneficios
- Serie Tyco TY-B.
- Orientación pendiente.
- Factor K 8.0.
- Temperatura nominal de 141 °C.
- Respuesta estándar.
- Cobertura estándar.
- Conexión 3/4″ NPT.
- Ampolla de vidrio de 5 mm.
- Marco de bronce.
- Deflector de cobre.
- Acabado bronce natural.
- Listado UL y C-UL.
- Aprobación FM.
- Compatible con sistemas de tubería húmeda.
- Posibilidad de instalación pendiente estándar o empotrada según configuración aprobada.
