Descripción del producto

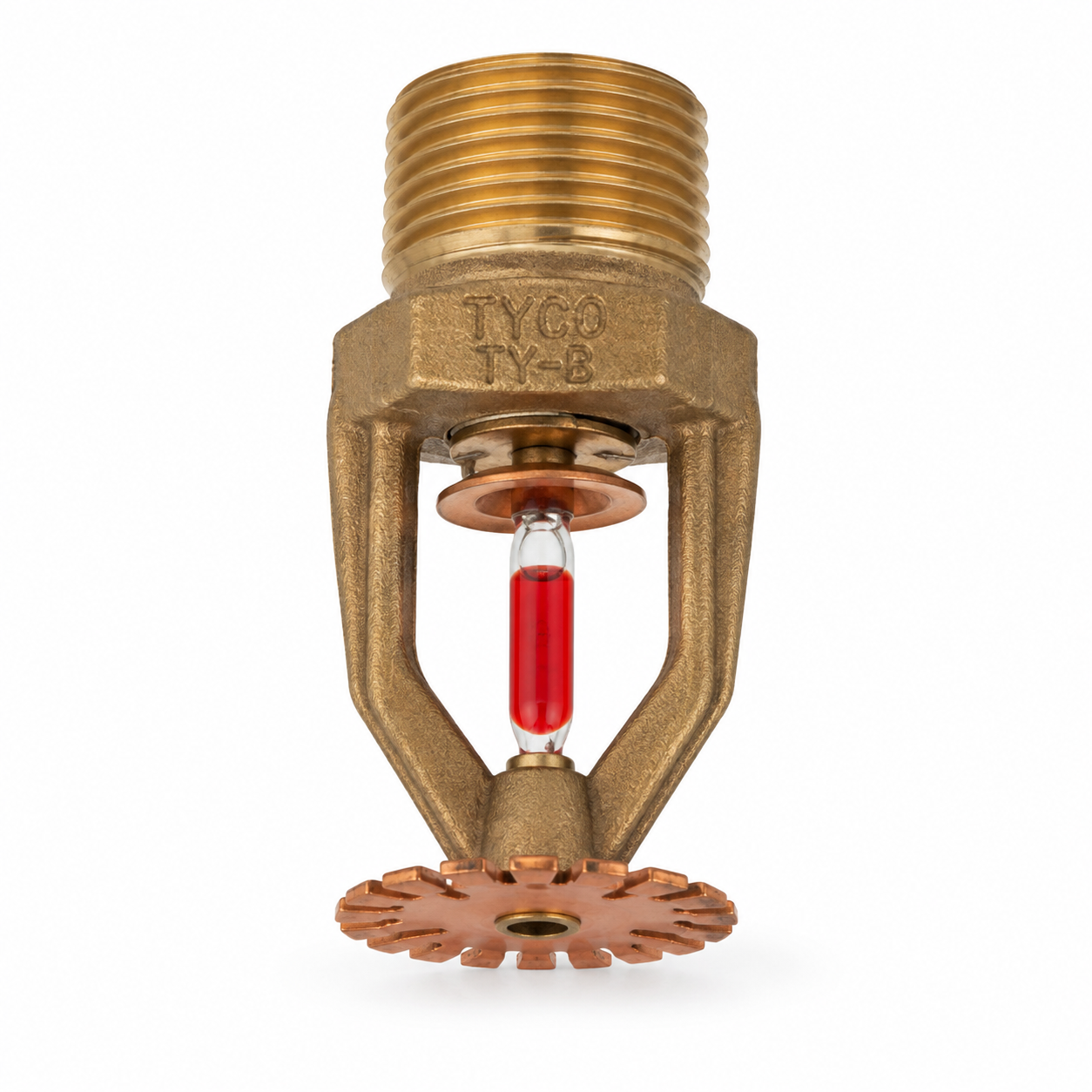

El Rociador Tyco TY4251 Pendiente Bronce es un rociador automático de orientación pendiente perteneciente a la Serie TY-B de Tyco.
Está diseñado para aplicaciones de cobertura estándar y utiliza una ampolla de vidrio sensible al calor como elemento térmico. Esta configuración específica corresponde a una temperatura nominal de 68 °C (155 °F), factor K 8.0 y conexión roscada 3/4″ NPT.
Características principales
- Código: TY4251 Pendiente Bronce
- Serie: TY-B
- SIN: TY4251
- Fabricante: Tyco
- Orientación: pendiente
- Conexión: 3/4″ NPT
- Factor K: 8.0
- Tipo de respuesta: estándar
- Temperatura nominal: 68 °C (155 °F)
- Elemento térmico: ampolla de vidrio de 5 mm
- Cobertura: estándar
- Acabado: bronce natural
- Material del marco: bronce
- Material del deflector: cobre
- Resistente a la corrosión: no
- Listado UL: sí
- Listado C-UL: sí
- Aprobado FM: sí
- Tipo de sistema: húmedo
- Número de pieza Tyco: 57-591-1-155
Funcionamiento
El TY4251 utiliza una ampolla de vidrio activada térmicamente. Cuando la temperatura alrededor del rociador alcanza los 68 °C, el elemento térmico actúa y permite la apertura del rociador, iniciando la descarga de agua sobre la zona protegida.
Esta configuración corresponde a un rociador de respuesta estándar y cobertura estándar.
Construcción y acabado
El rociador está compuesto por:
- Marco de bronce.
- Deflector de cobre.
- Ampolla de vidrio de 5 mm.
- Terminación exterior en bronce natural.
La ficha específica de QRFS indica que esta terminación no está clasificada como resistente a la corrosión.
Certificaciones y aprobaciones
Para esta configuración se verifican:
- Listado UL.
- Listado C-UL.
- Aprobación FM.
- También figuran aprobaciones LPCB, EAC y VdS para esta configuración, según QRFS.
La página oficial de Tyco para la Serie TY-B también informa que la familia cuenta, según la configuración, con listado UL/C-UL y aprobaciones FM, NYC, LPCB y VdS.
Presión máxima de trabajo
La ficha específica del TY4251 indica una presión máxima de trabajo de 175 PSI (12,1 bar).
Dimensiones y peso
- Longitud: 1,25″ (31,75 mm)
- Ancho: 1,25″ (31,75 mm)
- Altura: 2,25″ (57,15 mm)
- Peso aproximado: 0,13 lb (0,06 kg)
Aplicaciones
La Serie TY-B está destinada a aplicaciones de protección contra incendios de riesgo ligero, riesgo ordinario y riesgo extra, de acuerdo con la configuración y el diseño del sistema.
El TY4251 está diseñado para sistemas conforme a NFPA 13, aplicando las áreas de cobertura y requisitos mínimos de suministro establecidos en la documentación técnica del fabricante.
Instalación
El TY4251 utiliza conexión NPT de 3/4″.
Tyco indica evitar un apriete excesivo durante la instalación para prevenir daños permanentes en la rosca o en el propio rociador.
- Utilizar la llave de instalación aprobada por el fabricante.
- Par máximo de apriete: 20 ft-lb (26,8 N·m).
- Para instalación pendiente empotrada puede utilizarse el embellecedor Style 40, de acuerdo con la configuración aprobada.
- Llave estándar: W-Type 6.
- Llave para instalación empotrada: W-Type 7.
Temperaturas disponibles dentro de esta configuración TY4251
Tyco ofrece el TY4251 pendiente K8.0 en las siguientes temperaturas:
- 57 °C (135 °F)
- 68 °C (155 °F) – esta variante
- 79 °C (175 °F)
- 93 °C (200 °F)
- 141 °C (286 °F)
- 182 °C (360 °F)
Beneficios
- Serie Tyco TY-B.
- Orientación pendiente.
- Factor K 8.0.
- Temperatura nominal de 68 °C.
- Respuesta estándar.
- Cobertura estándar.
- Conexión 3/4″ NPT.
- Ampolla de vidrio de 5 mm.
- Marco de bronce.
- Deflector de cobre.
- Acabado bronce natural.
- Listado UL y C-UL.
- Aprobación FM.
- Compatible con sistemas de tubería húmeda.
- Posibilidad de instalación pendiente estándar o empotrada según configuración aprobada.
