Descripción del producto

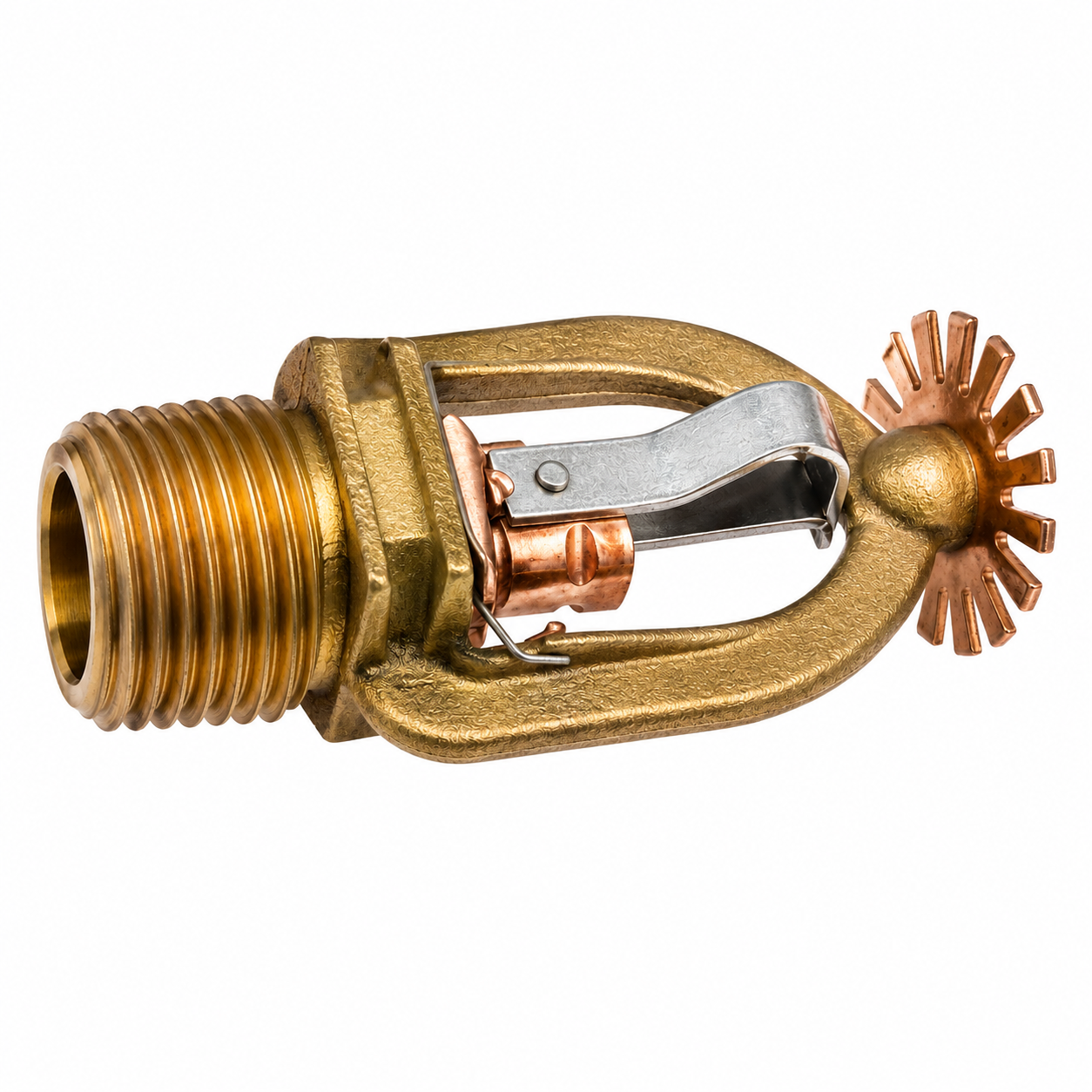

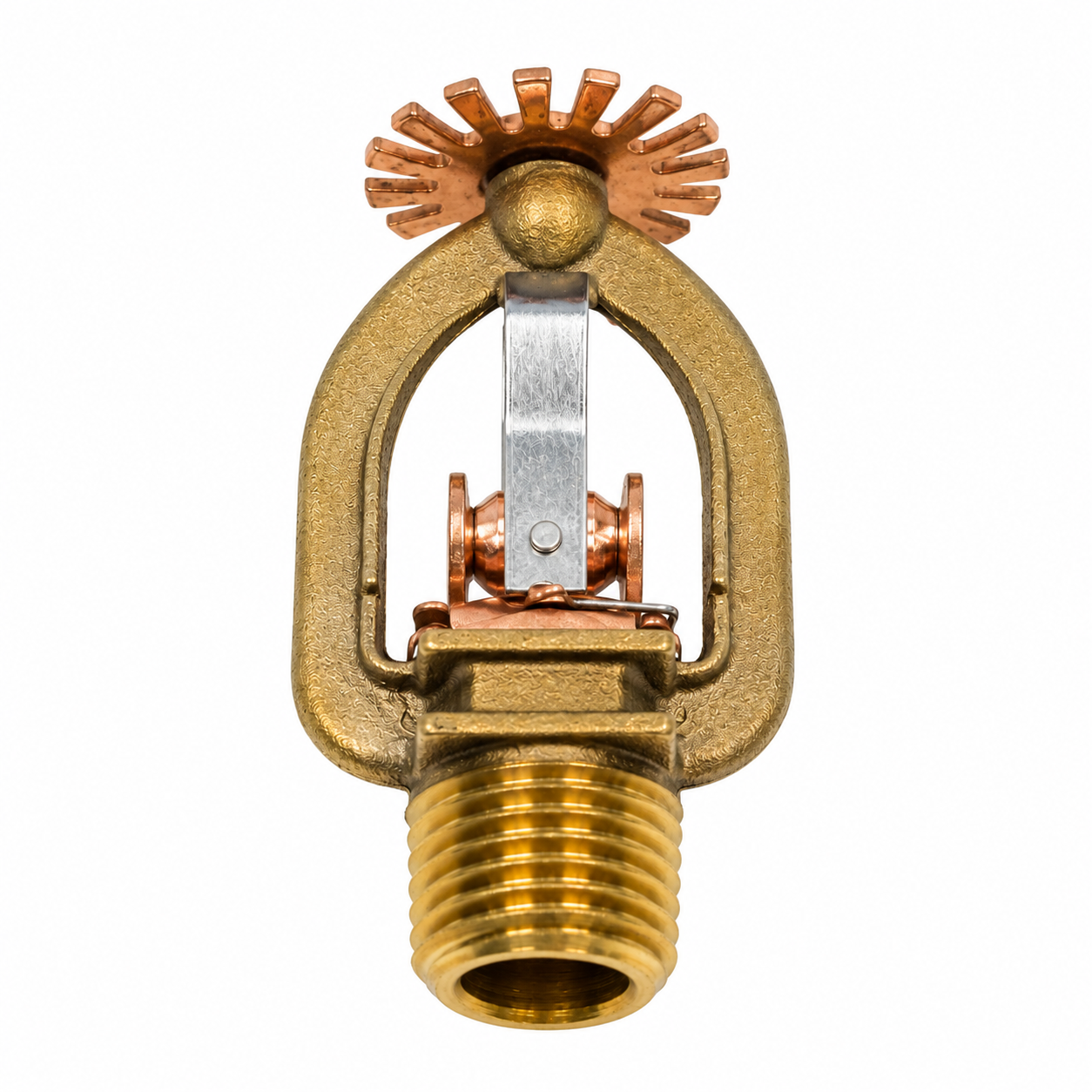

El Rociador Tyco TY3111 Montante Bronce es un rociador automático de orientación montante perteneciente a la Serie TY-L de Tyco.
Está diseñado para aplicaciones de cobertura estándar y utiliza un enlace fusible sensible al calor como elemento térmico. Esta configuración específica corresponde a una temperatura nominal de 74 °C (165 °F), factor K 5.6 y conexión roscada 1/2″ NPT.

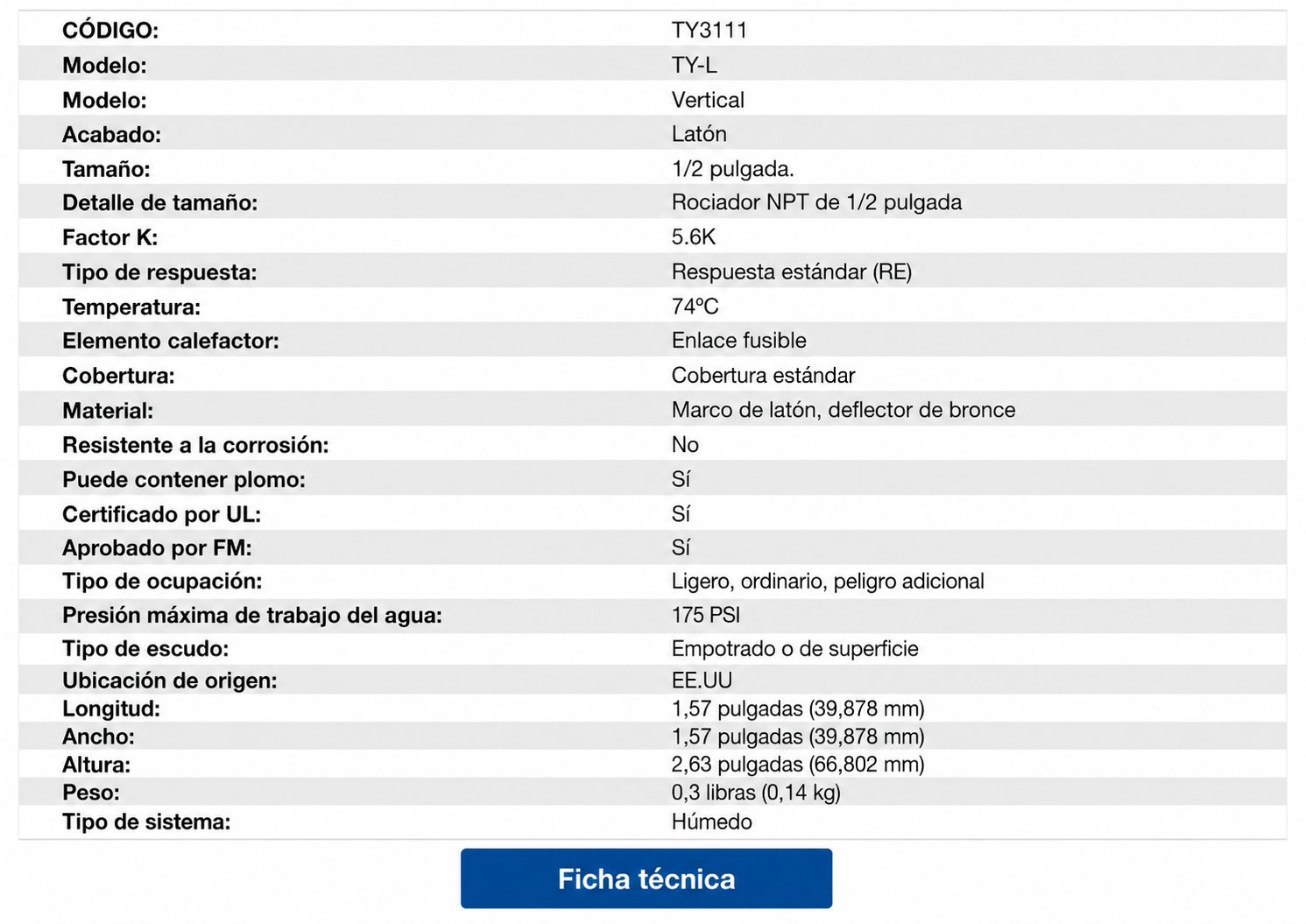

Características principales
- Código: TY3111 Montante Bronce
- Serie: TY-L
- SIN: TY3111
- Fabricante: Tyco
- Orientación: montante
- Conexión: 1/2″ NPT
- Factor K: 5.6
- Tipo de respuesta: estándar
- Temperatura nominal: 74 °C (165 °F)
- Elemento térmico: enlace fusible
- Cobertura: estándar
- Acabado: bronce natural
- Material del marco: latón
- Material del deflector: bronce
- Resistente a la corrosión: no
- Puede contener plomo: sí
- Listado UL: sí
- Listado C-UL: sí
- Aprobado FM: sí
- Aprobación EAC: sí
- Tipo de sistema: húmedo
- Número de pieza Tyco: 53-111-1-165
Funcionamiento
El TY3111 utiliza un enlace fusible activado térmicamente. Cuando la temperatura alrededor del rociador alcanza su valor nominal de 74 °C, el elemento fusible actúa y permite la apertura del rociador, iniciando la descarga de agua sobre el área protegida.
Esta configuración corresponde a un rociador de respuesta estándar y cobertura estándar.
Construcción y acabado
El rociador está compuesto por:
- Marco de latón.
- Deflector de bronce.
- Elemento térmico mediante enlace fusible.
- Terminación exterior en bronce natural.
La ficha específica de QRFS indica que esta terminación no está clasificada como resistente a la corrosión.
Certificaciones y aprobaciones
Para esta configuración se verifican:
- Listado UL.
- Listado C-UL.
- Aprobación FM.
- Aprobación EAC.
La página oficial de Tyco para la Serie TY-L indica además aprobación LPCB para la familia, según la configuración específica.
Presión máxima de trabajo
La ficha específica del TY3111 establece una presión máxima de trabajo de 175 PSI (12,1 bar).
Dimensiones y peso
- Longitud: 1,57″ (39,88 mm)
- Ancho: 1,57″ (39,88 mm)
- Altura: 2,63″ (66,80 mm)
- Peso aproximado: 0,30 lb (0,14 kg)
Aplicaciones
El TY3111 está contemplado para ocupaciones comerciales de:
- Riesgo ligero.
- Riesgo ordinario.
- Riesgo extra.
QRFS indica que este rociador está listado para su uso conforme a NFPA 13 en sistemas de tubería húmeda, de acuerdo con los requisitos de diseño aplicables.
Instalación
El TY3111 utiliza conexión NPT de 1/2″.
Tyco indica evitar un apriete excesivo durante la instalación para prevenir daños permanentes en las roscas o en el propio rociador.
- Llave de instalación: W-Type 9.
- Par máximo de apriete: 14 ft-lb (19 N·m).
- La instalación debe realizarse conforme a la ficha técnica del fabricante y a los requisitos aplicables del sistema.
Temperaturas disponibles dentro de la Serie TY-L
Para el TY3111, QRFS muestra las siguientes temperaturas disponibles:
- 74 °C (165 °F) – esta variante
- 100 °C (212 °F)
- 138 °C (280 °F)
Beneficios
- Serie Tyco TY-L.
- Orientación montante.
- Factor K 5.6.
- Temperatura nominal de 74 °C.
- Respuesta estándar.
- Cobertura estándar.
- Conexión 1/2″ NPT.
- Activación mediante enlace fusible.
- Marco de latón.
- Deflector de bronce.
- Acabado bronce natural.
- Listado UL y C-UL.
- Aprobación FM.
- Compatible con sistemas de tubería húmeda.
