Descripción del producto

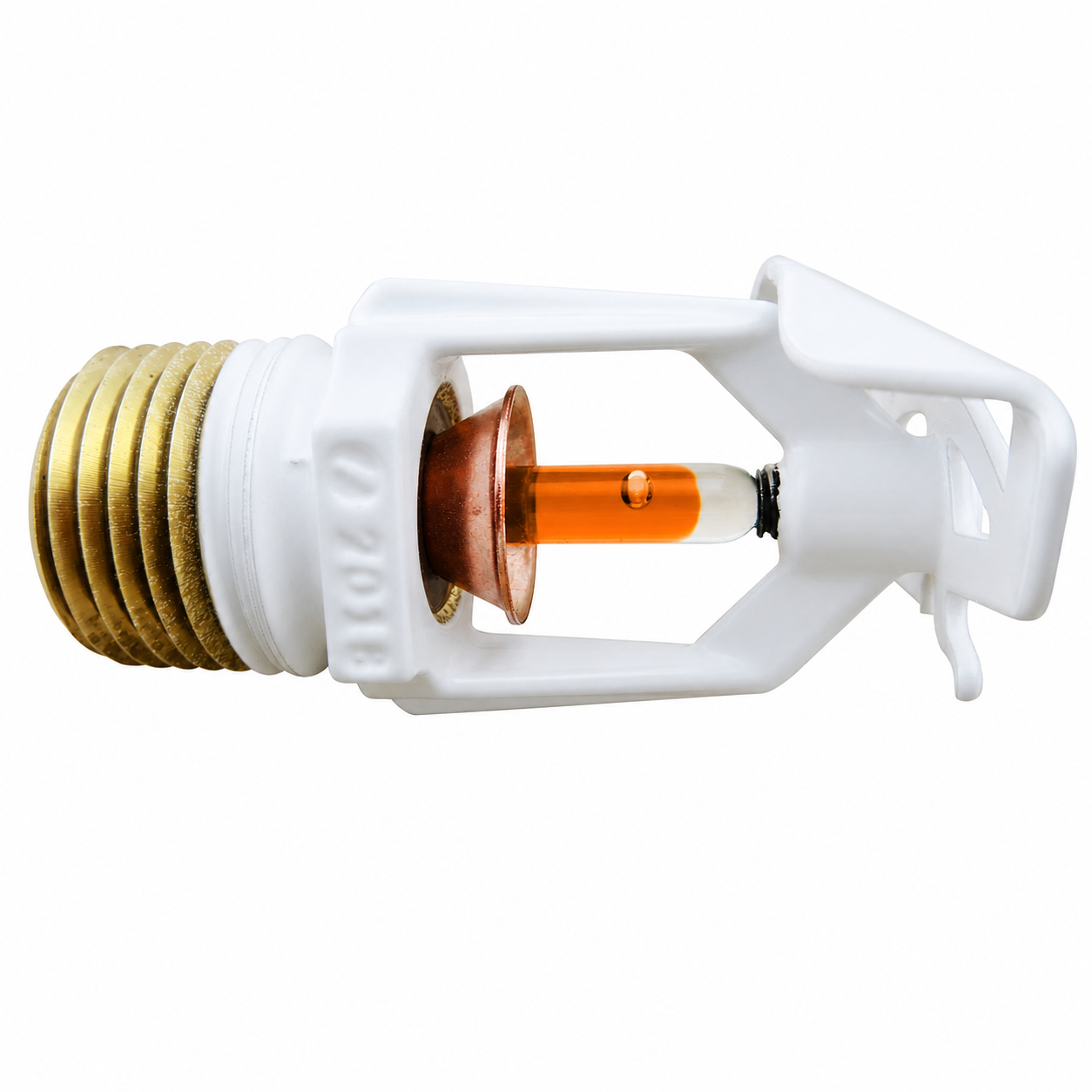

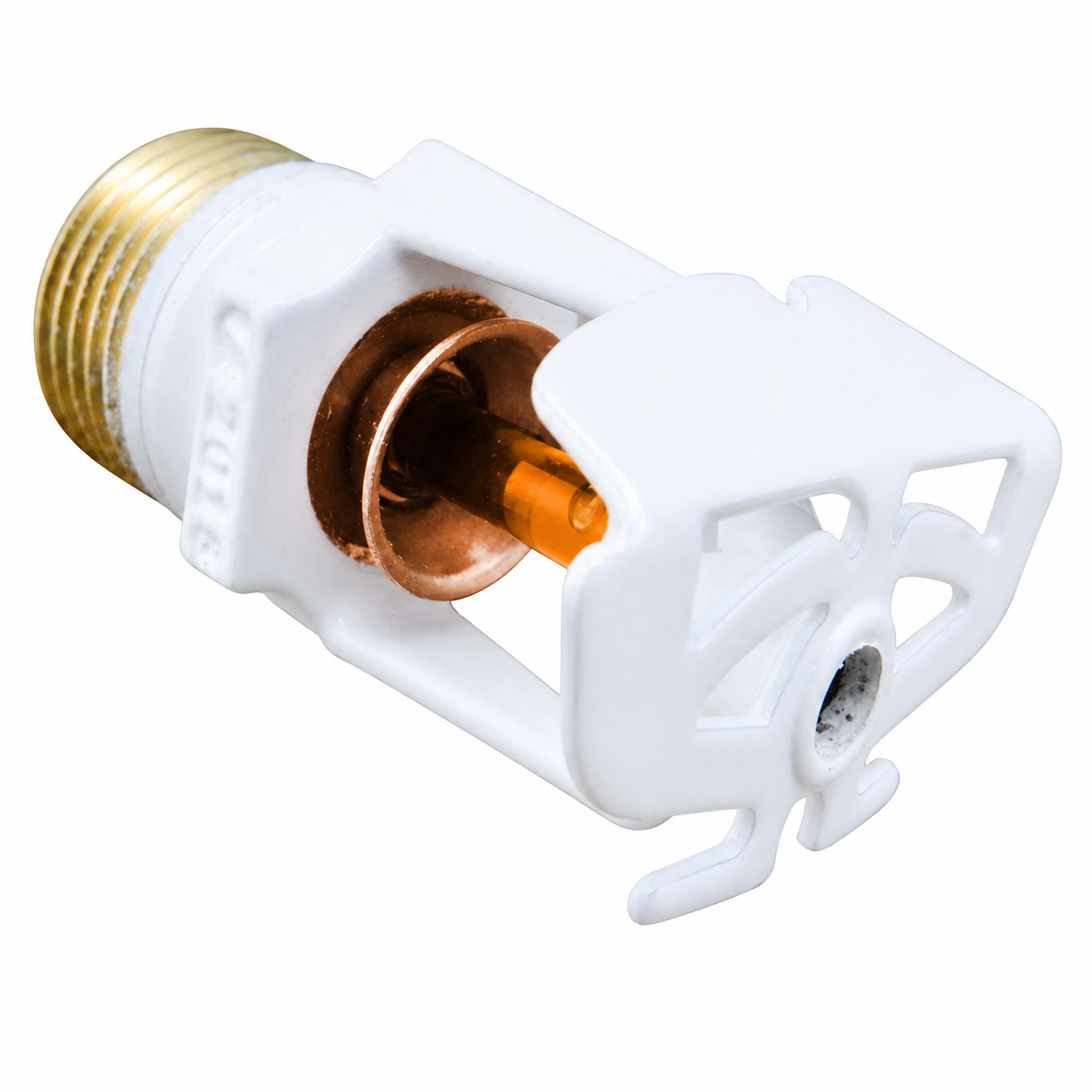

Rociador Tyco TY-B TY3351 Sidewall Blanco
El Rociador Tyco TY3351 Sidewall Blanco es un sprinkler de pared lateral horizontal perteneciente a la Serie TY-B, diseñado para sistemas de protección contra incendios en instalaciones comerciales.
Utiliza una bombilla de cristal activada térmicamente y posee una clasificación de respuesta estándar. Cuando la temperatura ambiente alcanza su valor nominal de activación, el elemento térmico actúa permitiendo la descarga de agua sobre el área protegida.
Su configuración lateral permite instalarlo sobre paredes, resultando especialmente útil en sectores donde la distribución de cañerías o las características arquitectónicas requieren este tipo de orientación.
Características principales
- Código: TY3351.
- Modelo: TY-B.
- Fabricante: Tyco.
- Tipo de cabeza: pared lateral horizontal.
- Acabado: blanco.
- Detalle del acabado: poliéster blanco señal.
- Factor K: 5.6.
- Tipo de respuesta: respuesta estándar.
- Temperatura nominal: 135 °F / 57 °C.
- Elemento térmico: bombilla de cristal.
- Cobertura: estándar.
- Conexión: NPT de 1/2″.
- Tipo de escudo: empotrado.
- Tipo de sistema: húmedo.
Construcción
El rociador está construido con:
- Marco de bronce.
- Deflector de bronce.
- Elemento térmico mediante bombilla de cristal.
- Terminación exterior en poliéster blanco señal.
La configuración indicada cuenta además con tratamiento/acabado reconocido como resistente a la corrosión.
Dimensiones y peso
- Longitud: 2,19″ (55,63 mm).
- Ancho: 1,81″ (45,97 mm).
- Altura: 0,92″ (23,37 mm).
- Peso: 0,19 lb (0,09 kg).
Presión máxima de trabajo
- 175 PSI para configuraciones UL/FM.
- Hasta 250 PSI para configuraciones certificadas UL.
La presión aplicable deberá verificarse de acuerdo con la aprobación y configuración específica utilizada en el proyecto.
Certificaciones y aprobaciones
El modelo TY3351 indicado cuenta con:
- Certificación UL.
- Aprobación FM.
- Aplicación en sistemas de rociadores de tubería húmeda.
De acuerdo con la información técnica del fabricante, la Serie TY-B contempla además distintas certificaciones según la configuración específica.
Aplicaciones
El Rociador Tyco TY3351 Sidewall Blanco está indicado para sistemas de protección contra incendios en ocupaciones comerciales de riesgo ligero u ordinario, pudiendo utilizarse en instalaciones como:
- Bancos.
- Hoteles.
- Centros comerciales.
- Edificios comerciales.
- Otros espacios donde se requiera una configuración de pared lateral horizontal.
Instalación
Este rociador utiliza una conexión NPT de 1/2″.
Para su instalación, el fabricante indica utilizar la herramienta correspondiente y evitar un apriete excesivo sobre las roscas. El par máximo indicado es de 14 ft-lb (19 Nm).
En instalaciones empotradas puede utilizarse el embellecedor correspondiente según la configuración aprobada.
Temperaturas disponibles dentro de la línea
Aunque esta publicación corresponde específicamente al modelo TY3351 de 135 °F / 57 °C, la familia TY-B contempla otras temperaturas según configuración:
- 57 °C / 135 °F.
- 68 °C / 155 °F.
- 79 °C / 175 °F.
- 93 °C / 200 °F.
- 141 °C / 286 °F.
- 182 °C / 360 °F.
Esta publicación corresponde exclusivamente a la variante TY3351 Sidewall Blanco – 135 °F.
