Descripción del producto

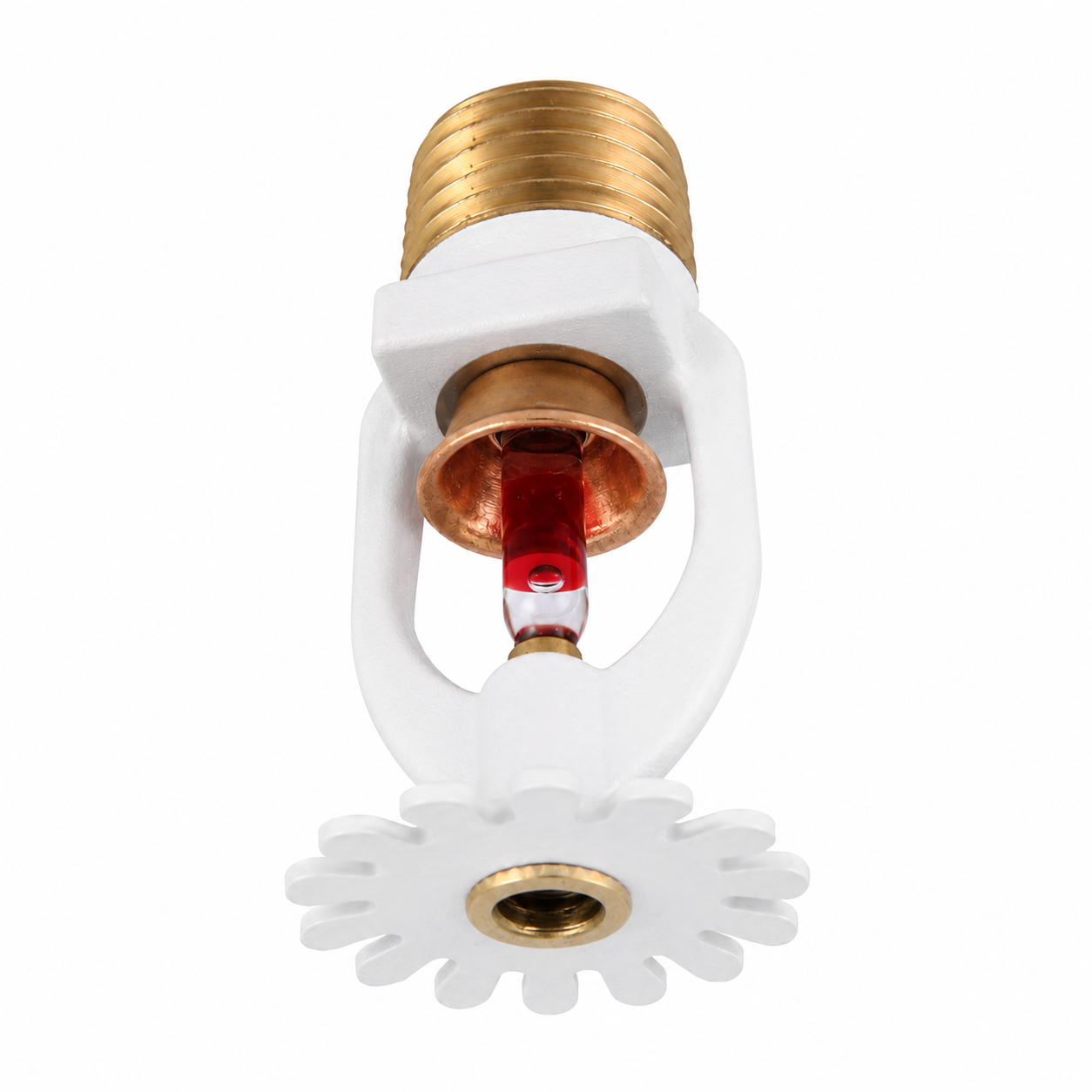

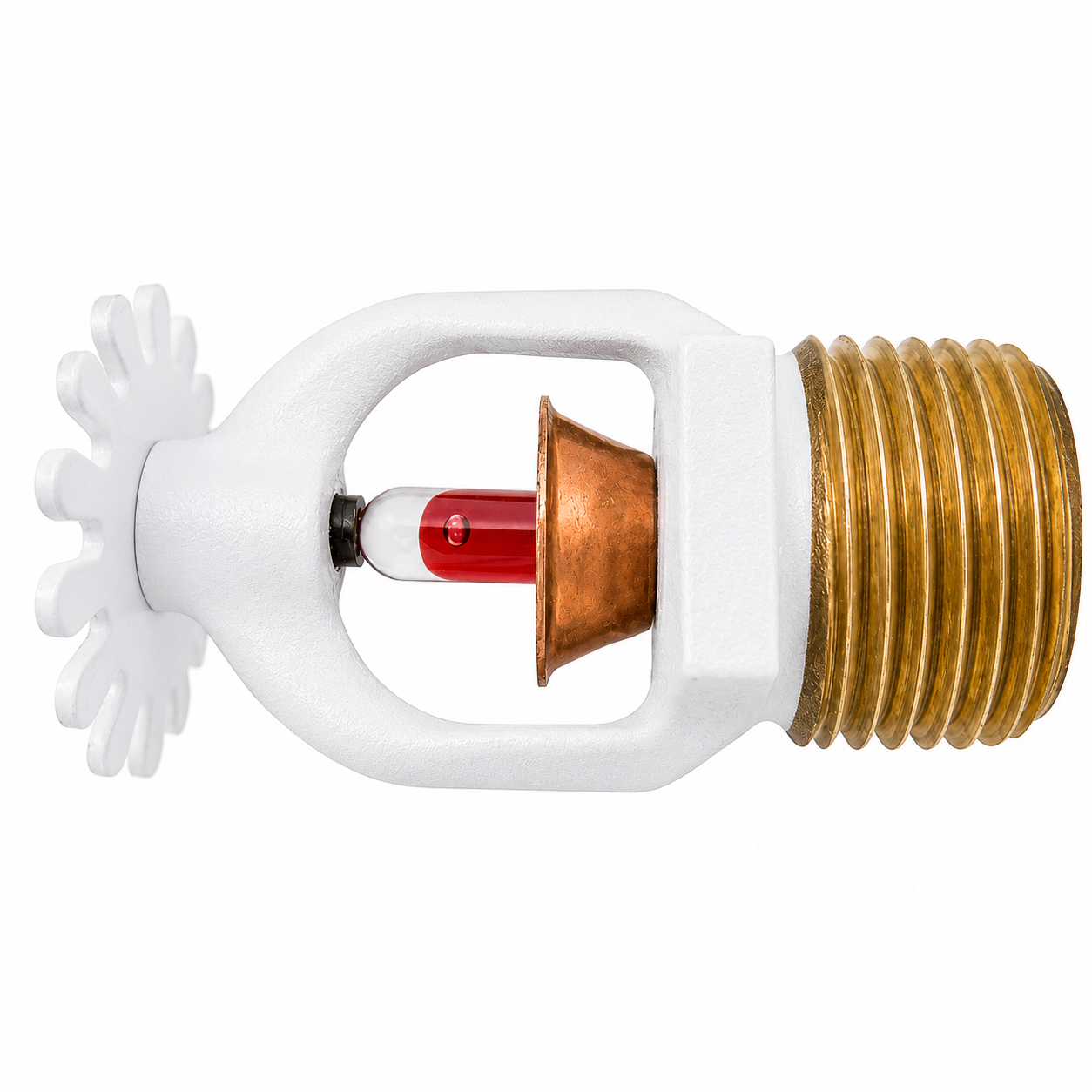

El Rociador Tyco TY325 Pendiente Blanco es un sprinkler automático de orientación pendiente perteneciente a la Serie TY-B de Tyco, diseñado para sistemas fijos de protección contra incendios de cobertura estándar.
Utiliza una ampolla de vidrio sensible al calor que se activa cuando la temperatura alcanza los 68 °C (155 °F). Cuenta con conexión roscada NPT de 1/2”, factor K nominal de 5.6 y respuesta estándar.

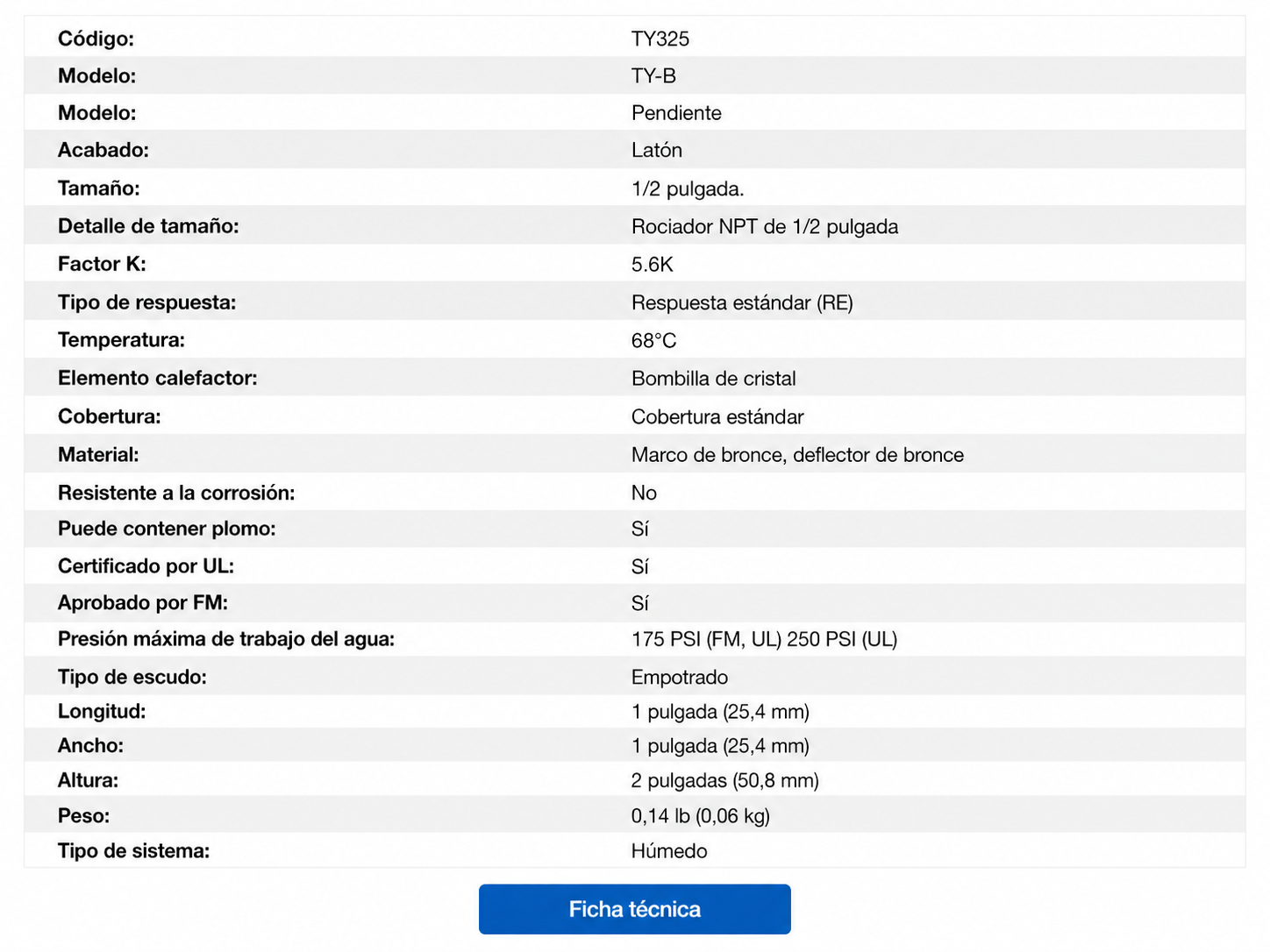

Características principales
- Código: TY325 Pendiente Blanco
- Serie: TY-B
- SIN: TY325
- Fabricante: Tyco
- Orientación: pendiente
- Conexión: 1/2” NPT
- Factor K: 5.6
- Tipo de respuesta: estándar
- Temperatura nominal: 68 °C (155 °F)
- Elemento térmico: ampolla de vidrio
- Cobertura: estándar
- Acabado: poliéster blanco señal
- Material del marco: bronce
- Material del deflector: bronce
- Resistente a la corrosión: sí
- Sistema: tubería húmeda
- Número de pieza Tyco: 77-571-4-155
Funcionamiento
El TY325 es un rociador automático activado térmicamente. Cuando la temperatura del entorno inmediato alcanza los 68 °C, la ampolla de vidrio se rompe y permite la apertura del rociador para descargar agua sobre la zona protegida.
Esta variante es de respuesta estándar y cobertura estándar.
Construcción y acabado
El producto está conformado por:
- Marco de bronce.
- Deflector de bronce.
- Ampolla de vidrio como elemento térmico.
- Terminación en poliéster blanco señal.
A diferencia de la versión en latón natural que vimos antes, el acabado blanco señal está listado por UL como resistente a la corrosión.
Certificaciones y aprobaciones
Esta configuración del TY325 cuenta con:
- Listado UL.
- Listado C-UL.
- Aprobación FM.
- Otras aprobaciones de la familia TY-B pueden incluir VdS y LPCB para configuraciones determinadas.
Presión máxima de trabajo
- 175 PSI (12,1 bar): conforme a FM y UL.
- Hasta 250 PSI (17,2 bar): listado UL.
Dimensiones y peso
- Longitud: 1” (25,4 mm)
- Ancho: 1” (25,4 mm)
- Altura: 2” (50,8 mm)
- Peso aproximado: 0,14 lb (0,06 kg)
Aplicaciones
El TY325 está destinado a sistemas de protección contra incendios para ocupaciones comerciales y puede utilizarse, según el diseño y clasificación del sistema, en aplicaciones de riesgo ligero, ordinario o extra.
Entre los ejemplos indicados para esta familia se encuentran:
- Bancos.
- Hoteles.
- Centros comerciales.
- Fábricas.
- Refinerías.
- Plantas químicas.
Instalación
La conexión del TY325 es NPT de 1/2”. El fabricante especifica evitar un apriete excesivo, ya que puede ocasionar daños permanentes en las roscas o en el propio rociador.
Para su instalación:
- Utilizar la llave aprobada por el fabricante.
- Par máximo de apriete: 14 ft-lb (19 N·m).
- Para instalación pendiente empotrada pueden utilizarse escudos Style 15 o Style 20, de acuerdo con la configuración aprobada.
Beneficios
- Diseño Tyco Serie TY-B.
- Orientación pendiente.
- Factor K 5.6.
- Temperatura nominal de 68 °C.
- Respuesta estándar.
- Cobertura estándar.
- Conexión NPT de 1/2”.
- Marco y deflector de bronce.
- Acabado poliéster blanco señal.
- Acabado listado UL como resistente a la corrosión.
- Certificación UL y C-UL.
- Aprobación FM.
- Compatible con sistemas de tubería húmeda.
- Posibilidad de instalación estándar o empotrada según configuración aprobada.
