Descripción del producto

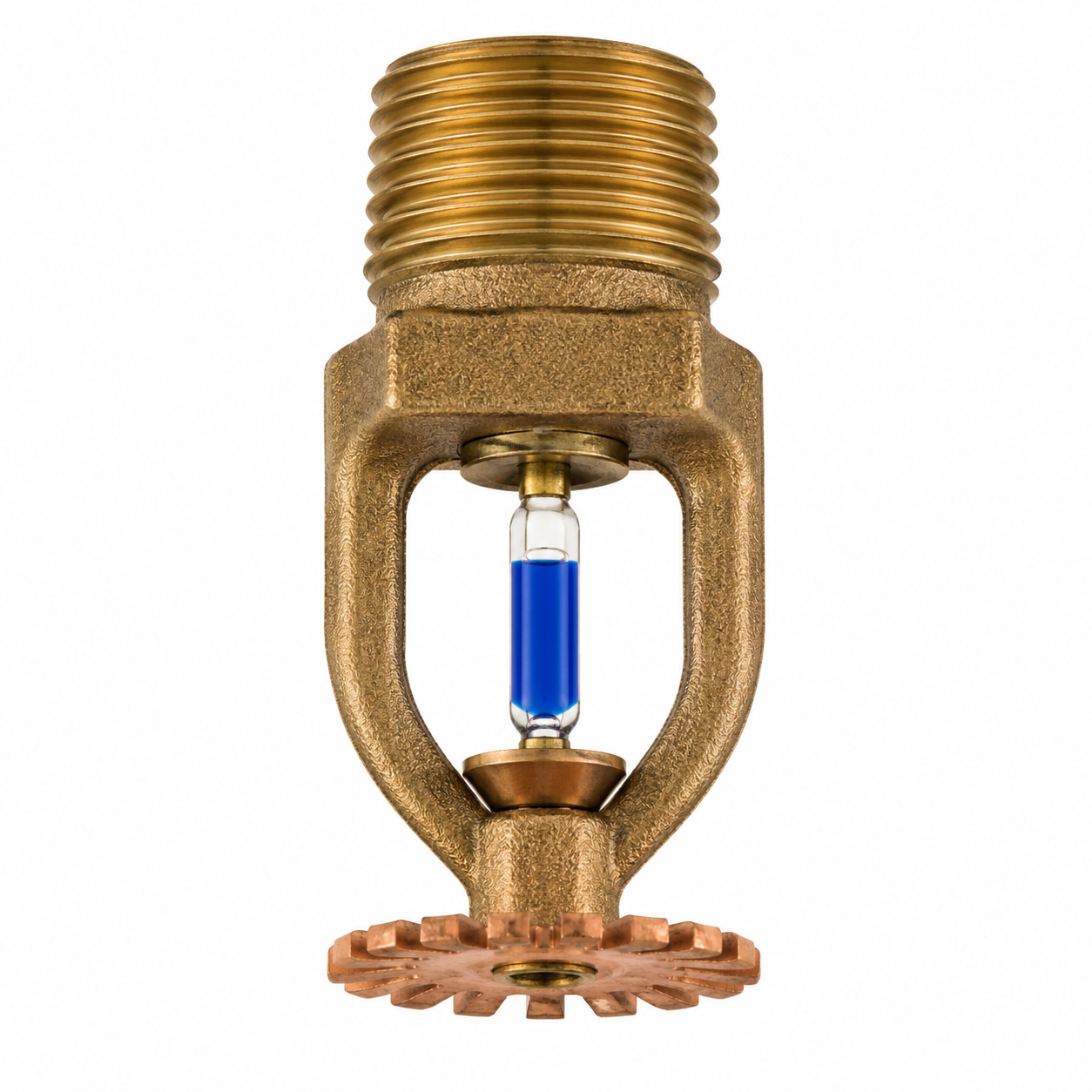

El Rociador Tyco TY325 Pendiente Bronce es un rociador automático de orientación pendiente perteneciente a la Serie TY-B de Tyco.
Está diseñado para sistemas de protección contra incendios de cobertura estándar y utiliza una ampolla de vidrio de 5 mm como elemento térmico. En esta variante, la ampolla está calibrada para una temperatura nominal de 141 °C (286 °F).

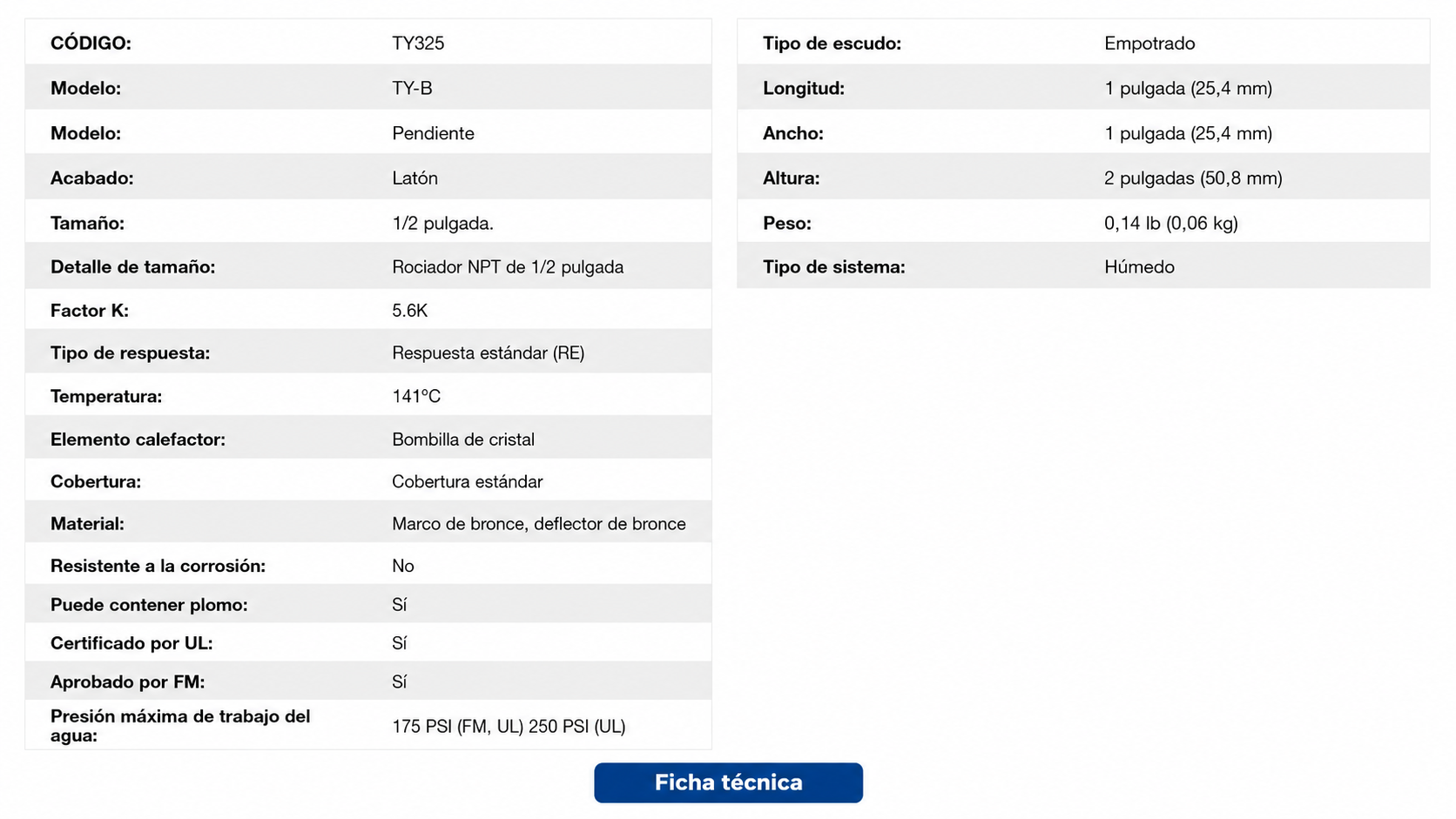

Características principales
- Código: TY325 Pendiente Bronce
- Serie: TY-B
- SIN: TY325
- Fabricante: Tyco
- Orientación: pendiente
- Conexión: 1/2″ NPT
- Factor K: 5.6
- Tipo de respuesta: estándar
- Temperatura nominal: 141 °C (286 °F)
- Color del líquido de la ampolla: azul
- Elemento térmico: ampolla de vidrio
- Cobertura: estándar
- Acabado: bronce natural
- Marco: bronce
- Deflector: bronce
- Resistente a la corrosión: no
- Listado UL: sí
- Aprobado FM: sí
- Tipo de sistema: húmedo
- Número de pieza Tyco: 77-571-1-286
Funcionamiento
El TY325 utiliza una ampolla de vidrio sensible al calor. Cuando la temperatura alrededor del rociador alcanza los 141 °C, el elemento térmico se activa y permite la apertura del rociador, iniciando la descarga de agua sobre la zona protegida.
Esta configuración corresponde a un rociador de respuesta estándar y cobertura estándar.

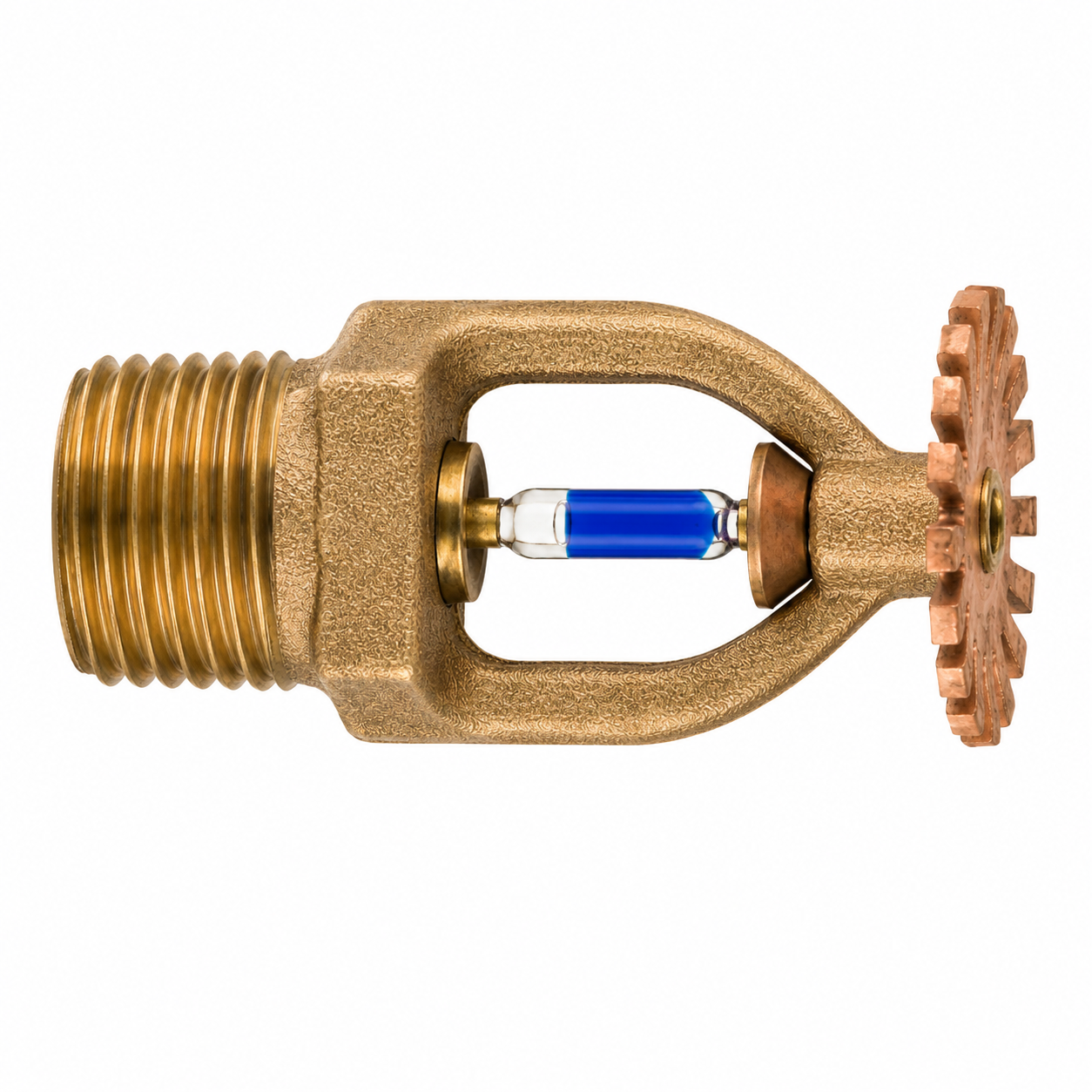

Construcción y acabado
El rociador está compuesto por:
- Marco de bronce.
- Deflector de bronce.
- Ampolla de vidrio de 5 mm.
- Terminación exterior en bronce natural.
La documentación específica de esta variante indica que la terminación en bronce natural no está clasificada como resistente a la corrosión.
Certificaciones y aprobaciones
Para la configuración TY325 pendiente K5.6, la documentación de Tyco indica:
- Listado UL.
- Listado C-UL.
- Aprobación FM.
- LPCB y VdS para determinadas configuraciones y condiciones de instalación.
Para tu publicación, las certificaciones principales de esta variante son UL/FM.
Presión máxima de trabajo
La ficha específica de QRFS indica:
- 175 PSI (12,1 bar): para FM y UL.
- Hasta 250 PSI (17,2 bar): listado UL.
Dimensiones y peso
- Longitud: 1″ (25,4 mm)
- Ancho: 1″ (25,4 mm)
- Altura: 2″ (50,8 mm)
- Peso aproximado: 0,14 lb (0,06 kg)
Aplicaciones
La Serie TY-B puede utilizarse en instalaciones comerciales e industriales de protección contra incendios, según el diseño hidráulico y la clasificación de riesgo correspondiente.
Entre las aplicaciones mencionadas para esta familia se encuentran:
- Bancos.
- Hoteles.
- Centros comerciales.
- Fábricas.
- Refinerías.
- Plantas químicas.
Instalación
El TY325 posee conexión NPT de 1/2″.
Tyco indica evitar un apriete excesivo durante la instalación, ya que puede producir daños permanentes en la rosca o en el cuerpo del rociador.
- Utilizar la llave de instalación especificada por el fabricante.
- Par máximo de apriete: 14 ft-lb (19 N·m).
- Para instalación pendiente empotrada, la Serie TY-B contempla embellecedores Style 15 y Style 20 según la configuración aprobada.
Temperaturas disponibles en la Serie TY-B
La documentación de Tyco contempla para los modelos TY315 y TY325:
- 57 °C (135 °F)
- 68 °C (155 °F)
- 79 °C (175 °F)
- 93 °C (200 °F)
- 141 °C (286 °F) – esta variante
- 182 °C (360 °F)
Beneficios
- Serie Tyco TY-B.
- Orientación pendiente.
- Factor K 5.6.
- Activación a 141 °C.
- Respuesta estándar.
- Cobertura estándar.
- Conexión 1/2″ NPT.
- Marco y deflector de bronce.
- Terminación en bronce natural.
- Listado UL.
- Aprobación FM.
- Compatible con sistemas de tubería húmeda.
- Posibilidad de instalación pendiente estándar o empotrada según configuración aprobada.
