Descripción del producto

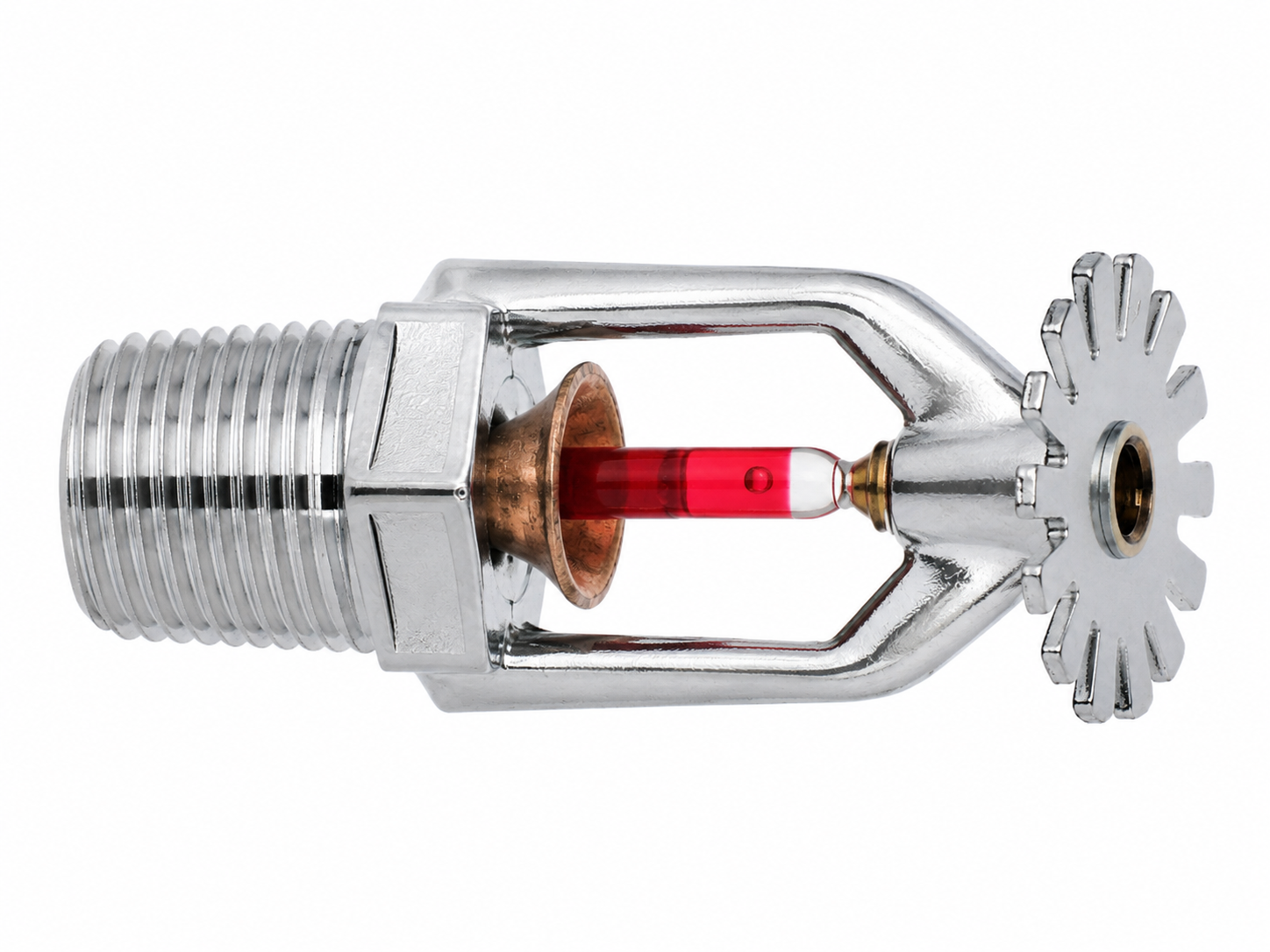

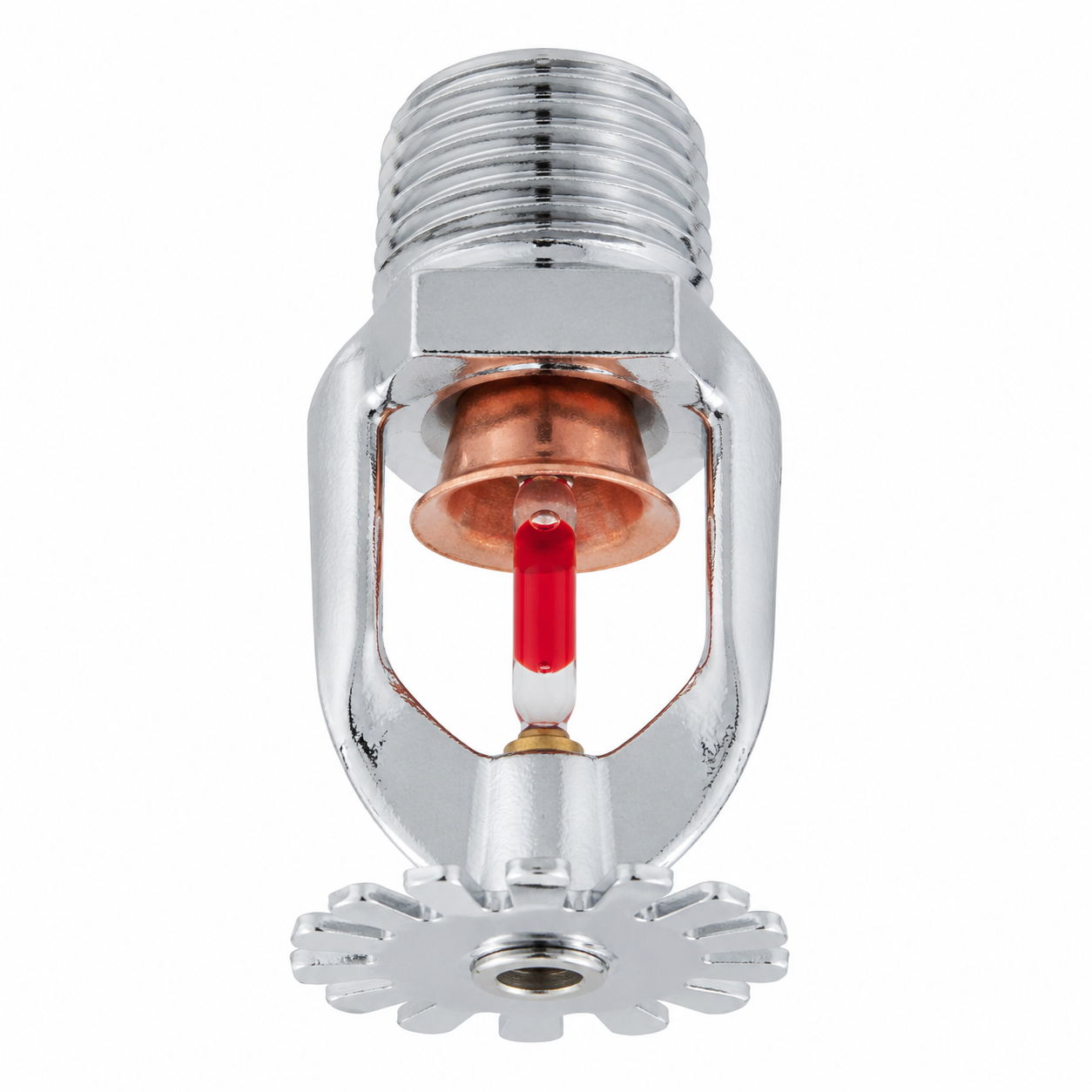

El Rociador Tyco TY325 Pendiente Cromado es un sprinkler automático de orientación pendiente perteneciente a la Serie TY-B de Tyco. Está diseñado para aplicaciones de cobertura estándar en sistemas fijos de protección contra incendios.
Su elemento térmico es una ampolla de vidrio que se activa cuando la temperatura ambiente alcanza los 68 °C (155 °F). El rociador incorpora una conexión roscada NPT de 1/2″ y un factor K nominal de 5.6.
Características principales
- Código: TY325 Pendiente Cromado
- Serie: TY-B
- SIN: TY325
- Fabricante: Tyco
- Orientación: pendiente
- Conexión: 1/2″ NPT
- Factor K: 5.6
- Tipo de respuesta: respuesta estándar
- Temperatura nominal: 68 °C (155 °F)
- Elemento térmico: ampolla de vidrio
- Cobertura: estándar
- Acabado: cromado
- Detalle del acabado: cromado
- Material del marco: bronce
- Material del deflector: bronce
- Resistente a la corrosión: no
- Listado UL: sí
- Listado C-UL: sí
- Aprobado FM: sí
- Tipo de sistema: húmedo
- Número de pieza del fabricante: 77-571-9-155
Funcionamiento
El TY325 funciona mediante un elemento térmico de ampolla de vidrio. Al alcanzar la temperatura nominal de 68 °C, la ampolla se rompe y permite la apertura del rociador para descargar agua sobre el área protegida.
Esta configuración corresponde a un rociador de respuesta estándar y cobertura estándar.
Construcción y acabado
El rociador posee:
- Marco de bronce.
- Deflector de bronce.
- Ampolla de vidrio.
- Terminación exterior cromada.
En esta variante específica, QRFS indica que el acabado cromado no está clasificado como resistente a la corrosión. La clasificación de resistencia a la corrosión de la Serie TY-B se aplica a determinados acabados de poliéster indicados por Tyco, no al cromado.
Certificaciones y aprobaciones
La configuración TY325 pendiente cuenta con:
- Listado UL.
- Listado C-UL.
- Aprobación FM.
La documentación de Tyco también contempla otras aprobaciones para determinadas configuraciones de la Serie TY-B, sujetas al tipo de instalación y acabado.
Presión máxima de trabajo
- 175 PSI (12,1 bar): listado UL y aprobado FM.
- 250 PSI (17,2 bar): listado UL.
Dimensiones y peso
- Longitud: 1″ (25,4 mm)
- Ancho: 1″ (25,4 mm)
- Altura: 2″ (50,8 mm)
- Peso aproximado: 0,14 lb (0,06 kg)
Aplicaciones
La Serie TY-B TY325 está destinada a instalaciones comerciales de protección contra incendios y puede emplearse, conforme al diseño y normativa aplicable del sistema, en ocupaciones de riesgo ligero, ordinario o extra.
Entre las aplicaciones mencionadas para esta familia se encuentran:
- Bancos.
- Hoteles.
- Centros comerciales.
- Fábricas.
- Refinerías.
- Plantas químicas.
Instalación
La conexión del rociador es NPT de 1/2″. Tyco establece que debe evitarse un apriete excesivo durante la instalación para no dañar las roscas o el cuerpo del sprinkler.
- Utilizar la llave de instalación especificada por el fabricante.
- Par máximo de apriete: 14 ft-lb (19 N·m).
- Para instalaciones pendientes empotradas, la documentación contempla los embellecedores Style 15 y Style 20, según la configuración correspondiente.
Beneficios
- Diseño Tyco Serie TY-B.
- Orientación pendiente.
- Factor K 5.6.
- Activación a 68 °C.
- Respuesta estándar.
- Cobertura estándar.
- Conexión de 1/2″ NPT.
- Marco y deflector de bronce.
- Acabado cromado.
- Listado UL y C-UL.
- Aprobación FM.
- Compatible con sistemas de tubería húmeda.
- Posibilidad de instalación estándar o empotrada según configuración aprobada.
