Descripción del producto

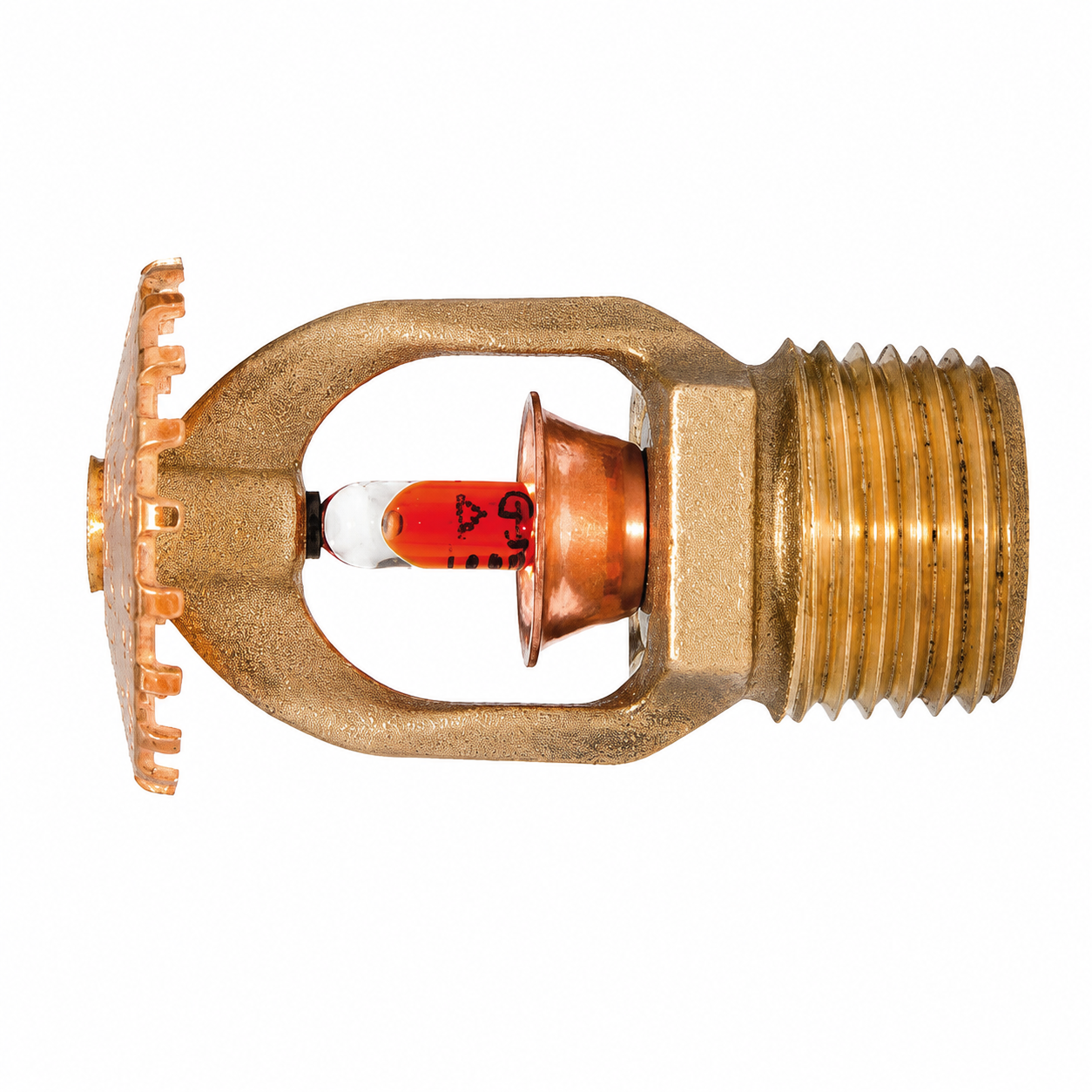

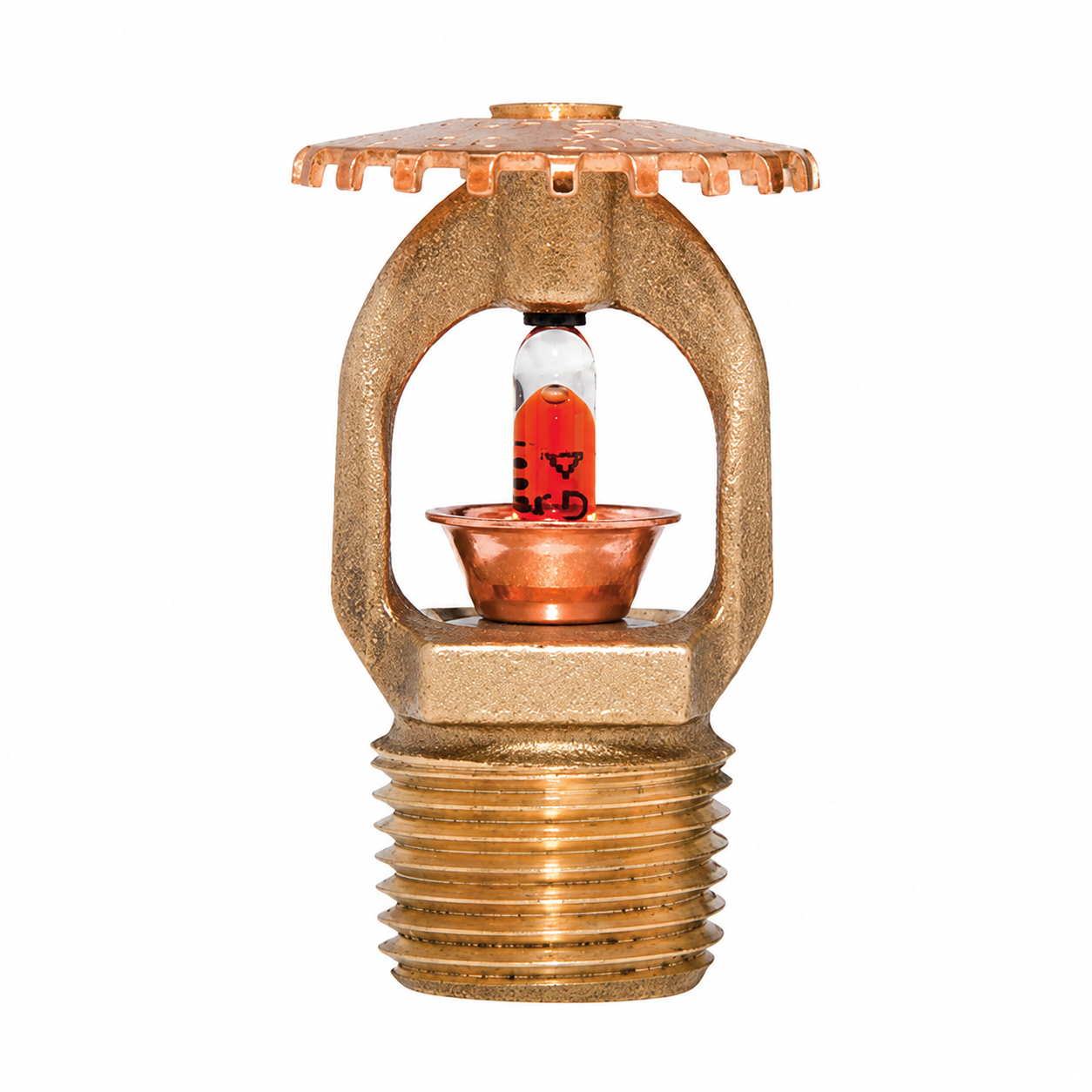

El Rociador Tyco TY315 Montante Bronce es un sprinkler automático de orientación montante perteneciente a la Serie TY-B de Tyco. Está diseñado para aplicaciones de cobertura estándar y utiliza una ampolla de vidrio como elemento térmico de actuación.
La variante correspondiente al número de pieza 77-570-1-155 posee una temperatura nominal de 68 °C (155 °F), factor K 5.6 y conexión roscada 1/2″ NPT.

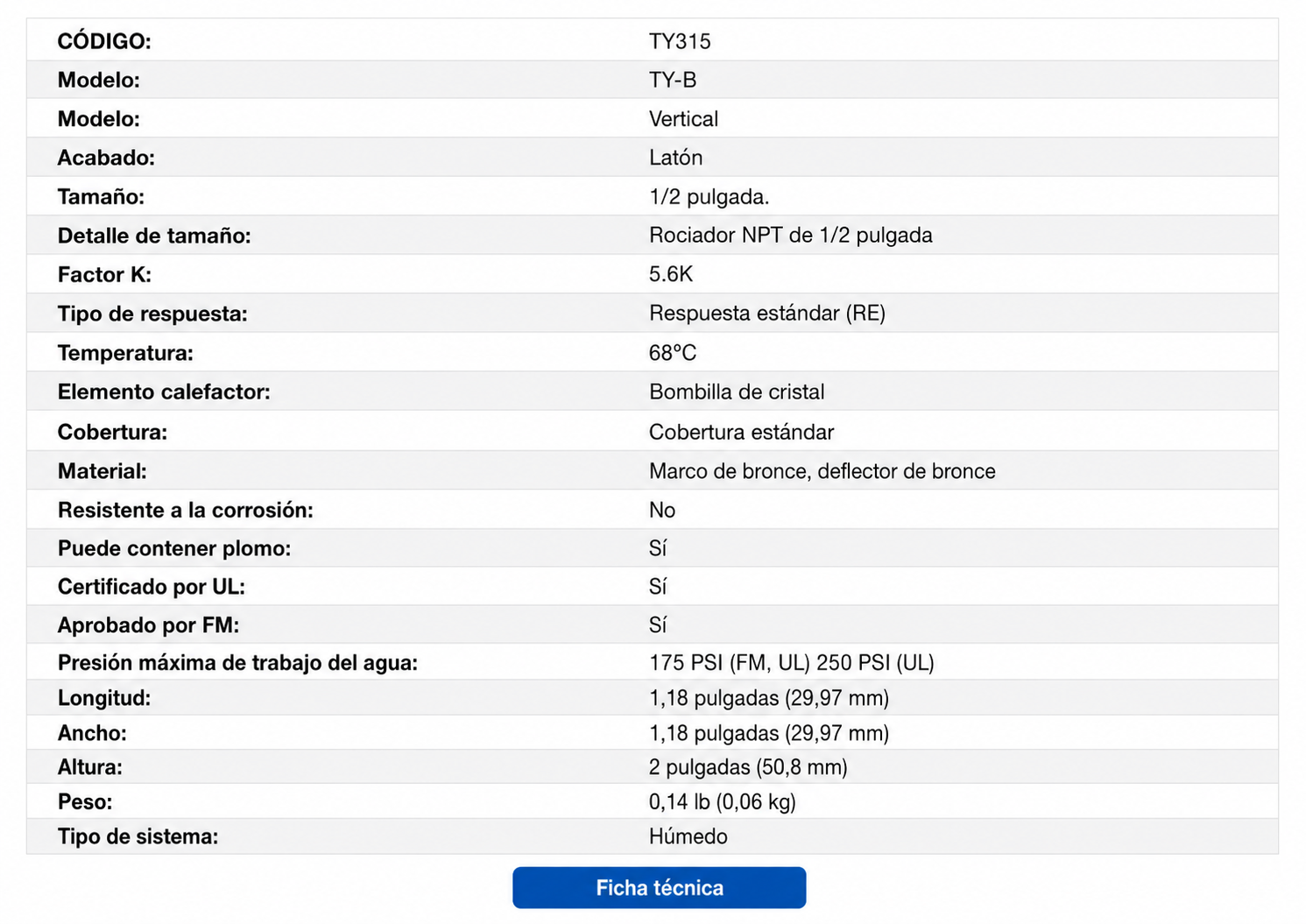

Características principales
- Código: TY315 Montante Bronce
- Serie: TY-B
- SIN: TY315
- Fabricante: Tyco
- Orientación: montante
- Conexión: 1/2″ NPT
- Factor K: 5.6
- Tipo de respuesta: respuesta estándar
- Temperatura nominal: 68 °C (155 °F)
- Elemento térmico: ampolla de vidrio
- Cobertura: estándar
- Acabado: bronce natural
- Material del marco: bronce
- Material del deflector: bronce
- Resistente a la corrosión: no
- Puede contener plomo: sí
- Listado UL: sí
- Listado C-UL: sí
- Aprobado FM: sí
- Tipo de sistema: húmedo
- Número de pieza del fabricante: 77-570-1-155
Funcionamiento
El TY315 utiliza una ampolla de vidrio sensible al calor. Cuando la temperatura en el entorno del rociador alcanza su clasificación nominal de 68 °C, la ampolla se activa y permite la apertura del sprinkler, iniciando la descarga de agua sobre el área protegida.
Esta variante corresponde a un rociador de respuesta estándar y cobertura estándar.
Construcción y acabado
El rociador está compuesto por:
- Marco de bronce.
- Deflector de bronce.
- Ampolla de vidrio.
- Acabado exterior en bronce natural.
La ficha de esta configuración indica que el acabado de bronce natural no está clasificado como resistente a la corrosión. Tyco contempla acabados específicos de poliéster con clasificación de resistencia a la corrosión en determinadas configuraciones de la Serie TY-B.
Certificaciones y aprobaciones
La configuración TY315 montante K5.6 cuenta con:
- Listado UL.
- Listado C-UL.
- Aprobación FM.
- Además, la documentación general de Tyco para esta configuración contempla aprobaciones LPCB y VdS según las combinaciones y condiciones indicadas en la ficha técnica.
Presión máxima de trabajo
- 175 PSI (12,1 bar): listado UL y aprobado FM.
- 250 PSI (17,2 bar): listado UL.
Dimensiones y peso
- Longitud: 1,18″ (29,97 mm)
- Ancho: 1,18″ (29,97 mm)
- Altura: 2″ (50,8 mm)
- Peso aproximado: 0,14 lb (0,06 kg)
Aplicaciones
La Serie TY-B está diseñada para instalaciones comerciales de protección contra incendios. La información del TY315 menciona su utilización en ocupaciones de riesgo ligero, ordinario o extra, dependiendo del diseño y de los requisitos aplicables del sistema.
Entre las aplicaciones indicadas para esta familia se encuentran:
- Bancos.
- Hoteles.
- Centros comerciales.
- Fábricas.
- Refinerías.
- Plantas químicas.
Instalación
El TY315 utiliza conexión 1/2″ NPT. Tyco establece que durante la instalación debe evitarse aplicar un torque excesivo, ya que podría dañar permanentemente la rosca o el propio rociador.
- Utilizar la llave de instalación especificada por el fabricante.
- Par máximo de apriete: 14 ft-lb (19 N·m).
- La instalación debe realizarse conforme a la documentación técnica del fabricante y a la normativa correspondiente al sistema de rociadores.
Opciones de temperatura de la Serie TY-B
La documentación de Tyco contempla para los modelos montante TY315 y pendiente TY325 las siguientes clasificaciones de temperatura:
- 57 °C (135 °F)
- 68 °C (155 °F) – esta variante
- 79 °C (175 °F)
- 93 °C (200 °F)
- 141 °C (286 °F)
- 182 °C (360 °F)
Beneficios
- Diseño Tyco Serie TY-B.
- Orientación montante.
- Factor K 5.6.
- Activación a 68 °C.
- Respuesta estándar.
- Cobertura estándar.
- Conexión 1/2″ NPT.
- Marco y deflector de bronce.
- Acabado en bronce natural.
- Listado UL y C-UL.
- Aprobación FM.
- Compatible con sistemas de tubería húmeda.
- Configuración comercial para diferentes niveles de riesgo conforme al diseño del sistema.
