Descripción del producto

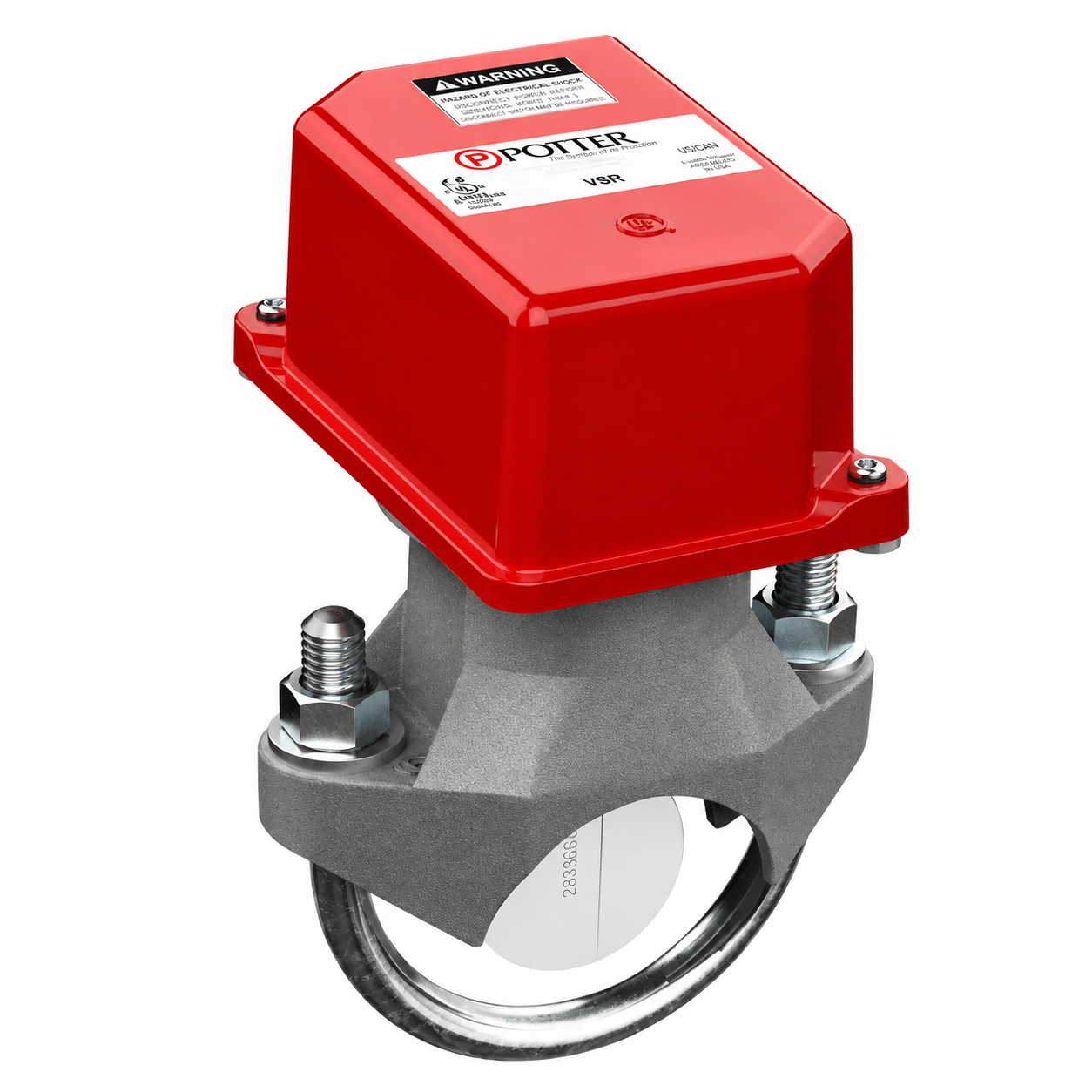

Detector de Flujo Potter VSR
El Detector de Flujo Potter VSR es un dispositivo tipo pala diseñado para detectar el movimiento de agua en tuberías de sistemas automáticos de rociadores de tubería húmeda.
Su función es emitir una señal eléctrica para activar una alarma o enviar una señal a un panel de control cuando detecta flujo de agua dentro del sistema.
El modelo VSR incorpora dos interruptores conmutados SPDT de acción rápida y un retardo neumático ajustable con reciclaje instantáneo. Los contactos se accionan cuando se produce un caudal aguas abajo del dispositivo igual o superior a aproximadamente 10 gpm (38 l/min), siempre que dicho caudal permanezca durante el tiempo de retardo seleccionado.
Principales características
- Marca Potter Signal.
- Modelo VSR.
- Detector de flujo tipo pala.
- Aplicación en sistemas de rociadores automáticos de tubería húmeda.
- Dos interruptores conmutados SPDT de acción rápida.
- Retardo neumático ajustable.
- Reciclaje instantáneo.
- Apto para señalización hacia paneles de control y sistemas de alarma.
- Aprobaciones UL / FM.
Ventajas
- Detección confiable del movimiento de agua en la red.
- Permite activar alarmas eléctricas o enviar señales al panel de control.
- Retardo ajustable para evitar activaciones por variaciones momentáneas del flujo.
- Dos contactos SPDT para distintas funciones de señalización.
- Carcasa apta para uso interior o exterior.
- Diseñado específicamente para sistemas de protección contra incendios.
Aplicaciones
- Rociadores automáticos según NFPA 13.
- Viviendas uni o multifamiliares según NFPA 13D.
- Edificios residenciales de hasta cuatro plantas según NFPA 13R.
- Sistemas de alarma de incendio según NFPA 72.
- Redes automáticas de sprinklers de tubería húmeda.
- Instalaciones comerciales, industriales y residenciales.
Características técnicas
Especificaciones del Detector de Flujo Potter VSR
| Entradas eléctricas | Cuenta con dos entradas para tubo de 1/2″. Compartimentos de interruptor individuales, adecuados para tensiones desiguales. |
| Clasificación de los contactos | Dos juegos de contactos conmutados (SPDT – Forma C) 10,0 A a 125/250 Vca 2,0 A a 30 Vcc resistiva 10 mA mín. a 24 Vca |
| Carcasa | Tapa: compuesto antichoque resistente a intemperie/UV/fuego Base: aluminio fundido a presión |
| Especificaciones ambientales | Carcasa con clasificación NEMA 4/IP54 adecuada para su uso interior o exterior con junta instalada en fábrica siempre que se use con un accesorio de tubo eléctrico adecuado. Intervalo de temperatura: 40 °F a 120 °F (4,5 °C a 49 °C) – UL |
| Sensibilidad de la señal de flujo | 4 a 10 gpm (15 a 38 l/min) – UL |
| Sobrecaudal máximo | 18 ft/s (5,5 m/s) |
| Presión de servicio | 450 psi (31 bar) – UL |
| Aplicación | Rociadores automáticos (NFPA-13) Vivienda uni- o multifamiliar (NFPA-13D) Edificio residencial de hasta cuatro plantas (NFPA-13R) National Fire Alarm Code (NFPA-72) |
Documentación técnica
Hoja técnica oficial del Detector de Flujo Potter VSR
Importante:
la información técnica, imágenes y especificaciones son de referencia y pueden cambiar sin previo aviso. Consultar la hoja técnica correspondiente para confirmar compatibilidad, condiciones de instalación y disponibilidad.
Instalación
Video de instalación y conexión del Detector de Flujo Potter VSR
Video de Potter Signal que muestra el procedimiento de conexión del Detector de Flujo VSR a un dispositivo de alarma.
