Descripción del producto

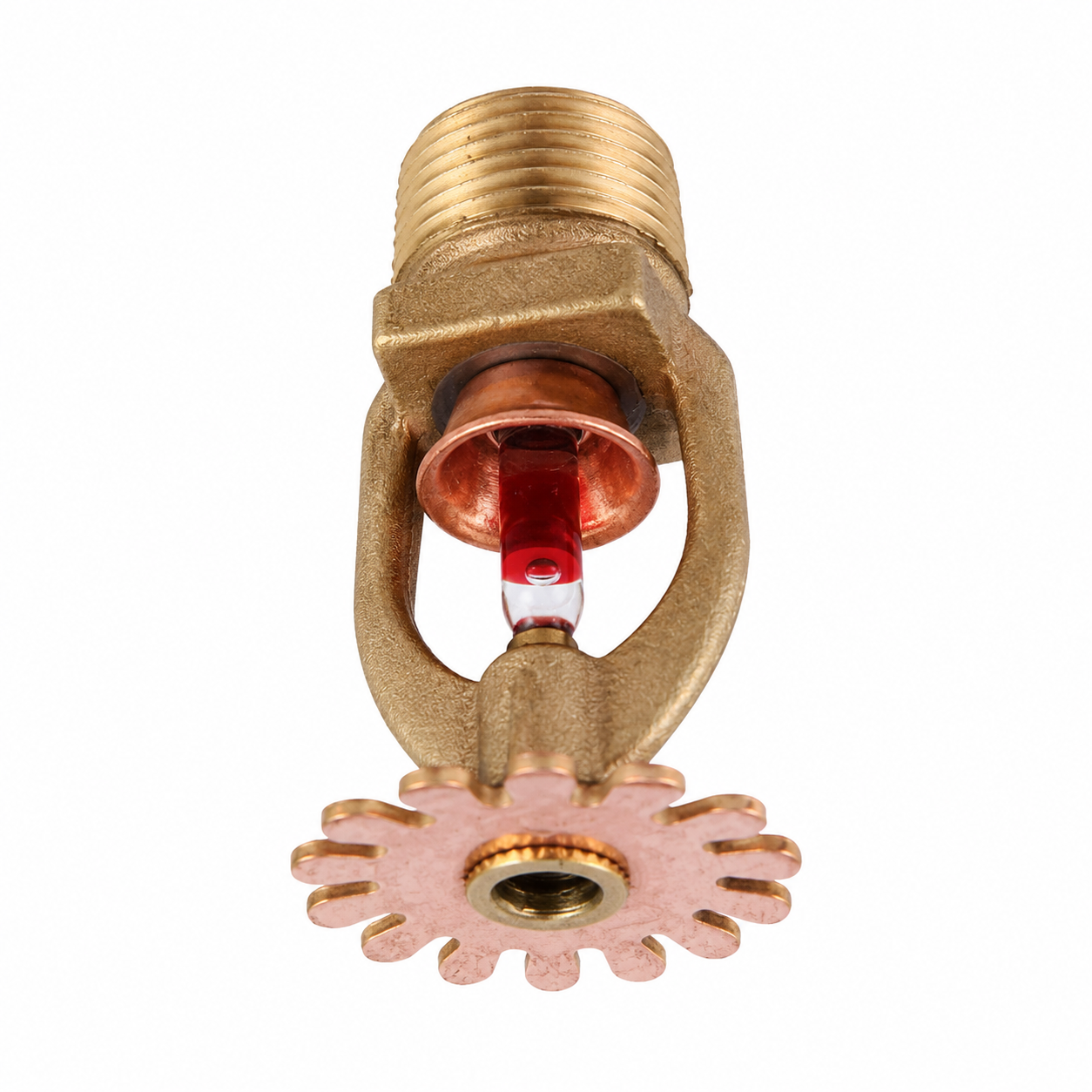

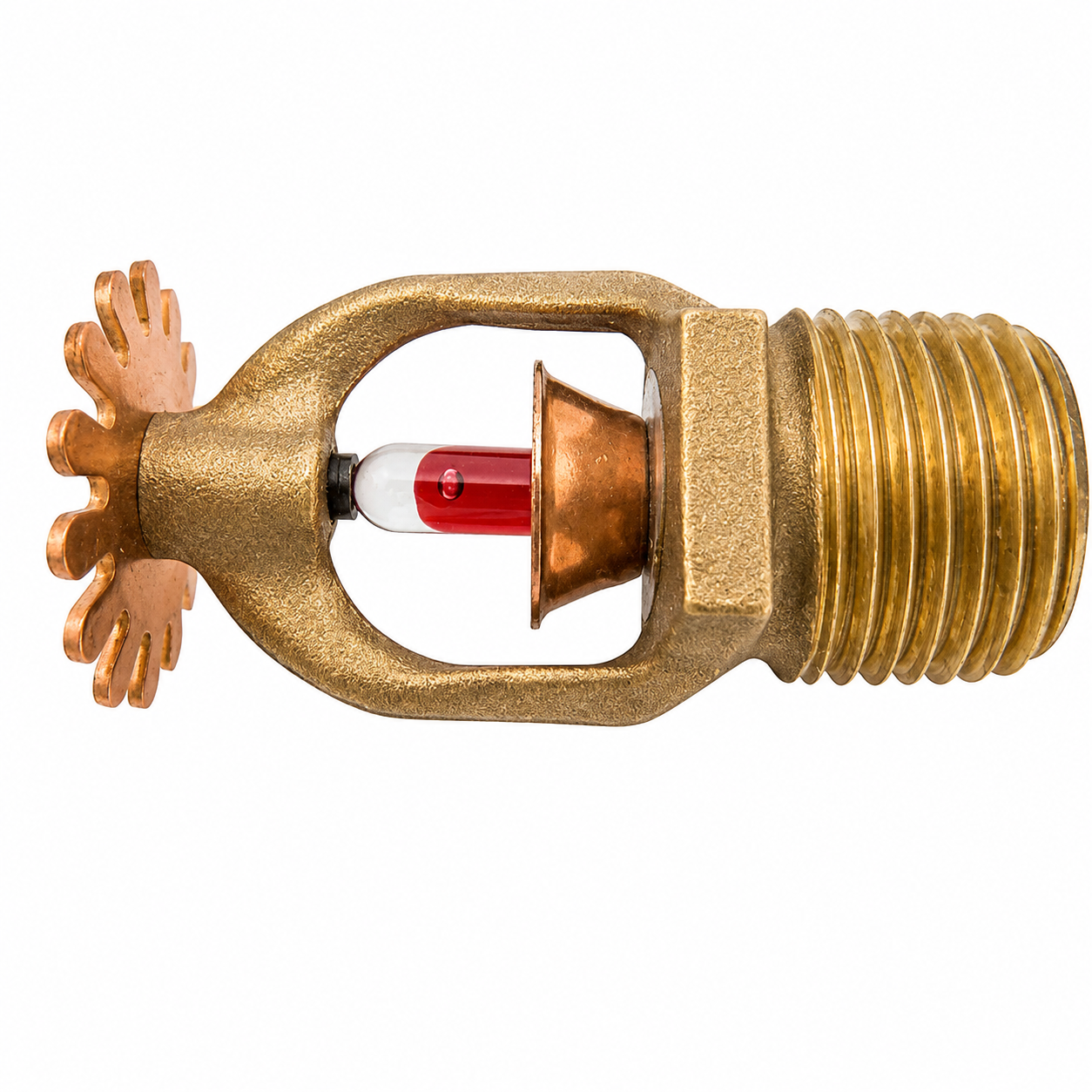

El Rociador Tyco TY325 Pendent Bronce es un sprinkler automático de orientación colgante perteneciente a la Serie TY-B de Tyco, desarrollado para sistemas fijos de protección contra incendios con cobertura estándar.
Utiliza una ampolla de vidrio de 5 mm sensible al calor, que en esta configuración está calibrada para actuar a 68 °C (155 °F). El rociador posee una conexión roscada NPT de 1/2” y un factor K nominal de 5.6.
Características principales
- Código: TY325 Pendent Bronce
- Serie: TY-B
- SIN: TY325
- Fabricante: Tyco
- Orientación: Pendent / colgante
- Conexión: 1/2” NPT
- Factor K: 5.6
- Tipo de respuesta: estándar
- Temperatura nominal: 68 °C (155 °F)
- Elemento térmico: ampolla de vidrio
- Color del líquido de la ampolla: rojo
- Cobertura: estándar
- Acabado: latón natural
- Marco: bronce
- Deflector: bronce
- Sistema: tubería húmeda
- Número de pieza Tyco: 77-571-1-155
Funcionamiento
El TY325 utiliza una ampolla de vidrio activada térmicamente. Cuando la temperatura en el entorno inmediato del sprinkler alcanza su temperatura nominal de 68 °C, la ampolla se activa y permite la apertura del rociador para descargar agua sobre la zona protegida.
Se trata de un modelo de respuesta estándar (SR) y cobertura estándar.
Construcción y acabado
Esta variante está fabricada con:
- Marco de bronce.
- Deflector de bronce.
- Acabado exterior en latón natural.
- Ampolla de vidrio como elemento térmico.
La ficha específica de esta versión indica que el acabado natural de latón no está clasificado como resistente a la corrosión. Tyco ofrece otras terminaciones dentro de la familia TY-B, pero esta publicación corresponde específicamente al acabado Natural Brass / latón natural.
Certificaciones y aprobaciones
El TY325 de 68 °C y K5.6 cuenta, según la documentación consultada, con:
- Listado UL.
- Listado C-UL.
- Aprobación FM.
- Aprobaciones adicionales disponibles para determinadas configuraciones de la Serie TY-B, incluyendo LPCB y VdS.
Para esta publicación conviene destacar principalmente UL/FM, que son las certificaciones que necesitás mostrar.
Presión máxima de trabajo
La documentación y la ficha comercial indican:
- 175 PSI (12,1 bar): aprobación/listado FM y UL.
- Hasta 250 PSI (17,2 bar): listado UL.
Dimensiones y peso
Para esta configuración TY325:
- Longitud: 1” (25,4 mm)
- Ancho: 1” (25,4 mm)
- Altura: 2” (50,8 mm)
- Peso aproximado: 0,14 lb (0,06 kg)
Aplicaciones
La Serie TY-B está destinada a instalaciones comerciales y de protección contra incendios de riesgo ligero, ordinario y, según el diseño del sistema, determinadas aplicaciones de riesgo extra. Entre los ejemplos mencionados para el TY325 se encuentran:
- Bancos.
- Hoteles.
- Centros comerciales.
- Fábricas.
- Refinerías.
- Plantas químicas.
La selección definitiva del sprinkler, espaciamiento, densidad de descarga y diseño hidráulico deben realizarse de acuerdo con la clasificación de riesgo y la normativa aplicable al sistema.
Instalación
El TY325 utiliza una rosca NPT de 1/2”. Tyco advierte que un apriete excesivo puede dañar permanentemente las roscas o el cuerpo del sprinkler.
La información publicada para este modelo especifica:
- Utilizar la llave de instalación indicada por el fabricante.
- Par máximo de apriete: 14 ft-lb (19 N·m).
Para aplicaciones pendent empotradas, Tyco contempla el uso de escudos Style 15 o Style 20, según la configuración correspondiente.
Beneficios
- Diseño Tyco Serie TY-B de cobertura estándar.
- Configuración pendent para instalación colgante.
- Factor K 5.6.
- Temperatura nominal de 68 °C.
- Respuesta estándar.
- Conexión convencional NPT de 1/2”.
- Marco y deflector de bronce.
- Terminación en latón natural.
- Certificación UL/C-UL.
- Aprobación FM.
- Compatible con sistemas de tubería húmeda.
- Posibilidad de instalación pendent estándar o empotrada, según configuración y accesorios aprobados.
