Descripción del producto

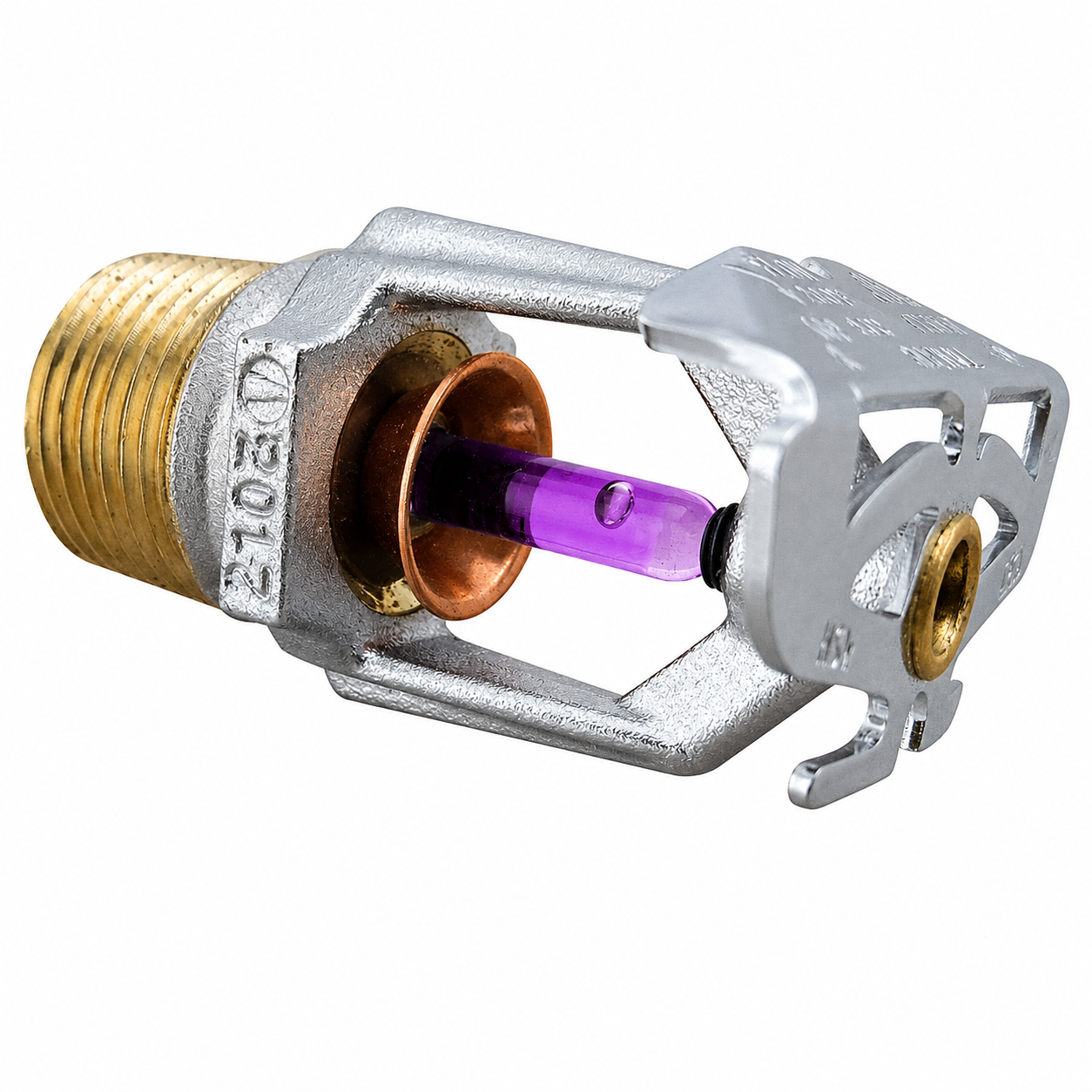

El Rociador Tyco TY3351 Sidewall Cromado es un sprinkler de pared lateral horizontal perteneciente a la Serie TY-B, diseñado para sistemas de protección contra incendios en instalaciones comerciales.
Cuenta con una bombilla de cristal activada térmicamente, factor K 5.6 y clasificación de respuesta estándar. Esta configuración se activa cuando la temperatura ambiente alcanza los 182 °C (360 °F), permitiendo la descarga de agua sobre el sector protegido.
Su configuración de pared lateral horizontal resulta adecuada para instalaciones donde la disposición de las cañerías o las características del ambiente requieren una descarga desde una pared lateral.
Características principales
- Código: TY3351.
- Serie: TY-B.
- Fabricante: Tyco.
- Tipo de cabeza: pared lateral horizontal.
- Acabado: cromado.
- Tamaño de conexión: 1/2″.
- Conexión: rosca NPT de 1/2″.
- Factor K: 5.6.
- Tipo de respuesta: respuesta estándar.
- Temperatura nominal: 360 °F / 182 °C.
- Elemento térmico: bombilla de cristal.
- Cobertura: estándar.
- Material: marco de bronce y deflector de bronce.
- Tipo de escudo: empotrado.
- Tipo de sistema: húmedo.
- Resistente a la corrosión: no, para esta configuración cromada.
- Puede contener plomo: sí.
Construcción y funcionamiento

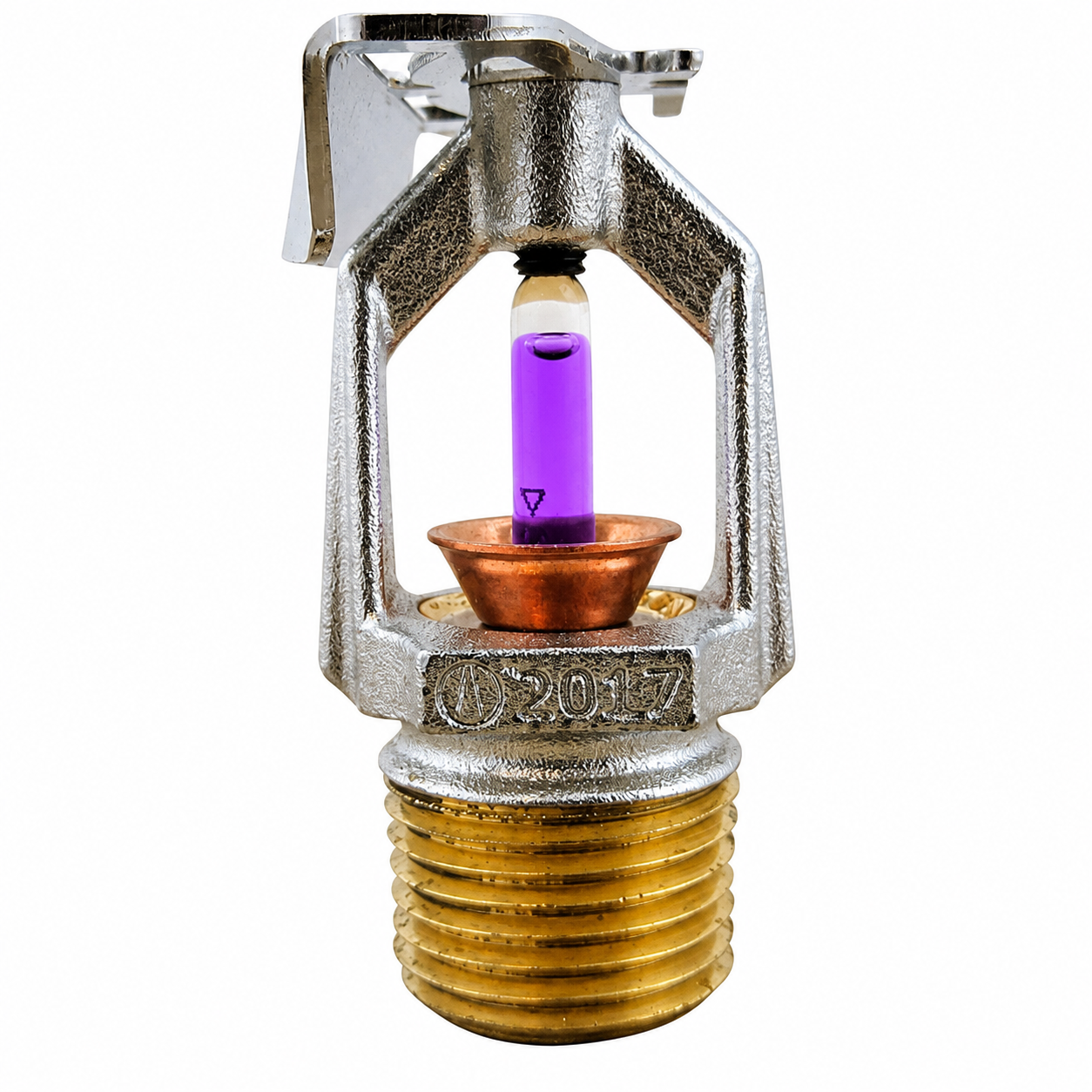

El rociador está fabricado con marco y deflector de bronce y utiliza una bombilla de cristal como elemento termosensible.
Cuando la temperatura ambiente alcanza los 182 °C (360 °F) correspondientes a esta configuración, la bombilla se activa y permite la descarga de agua a través del rociador.
El acabado cromado brinda una terminación estética adecuada para instalaciones visibles donde se busca integrar el sistema de protección contra incendios con el entorno arquitectónico.
Dimensiones y peso
- Longitud: 2,19″ (55,63 mm).
- Ancho: 1,81″ (45,97 mm).
- Altura: 0,92″ (23,37 mm).
- Peso: 0,19 lb (0,09 kg).
Presión máxima de trabajo
- 175 PSI según las configuraciones y listados aplicables.
- Hasta 250 PSI para configuraciones con certificación UL.
La presión máxima admisible deberá verificarse de acuerdo con la certificación específica de la instalación.
Certificaciones y aprobaciones
Para esta configuración:
- Certificado por UL: sí.
- Aprobado por FM: no.

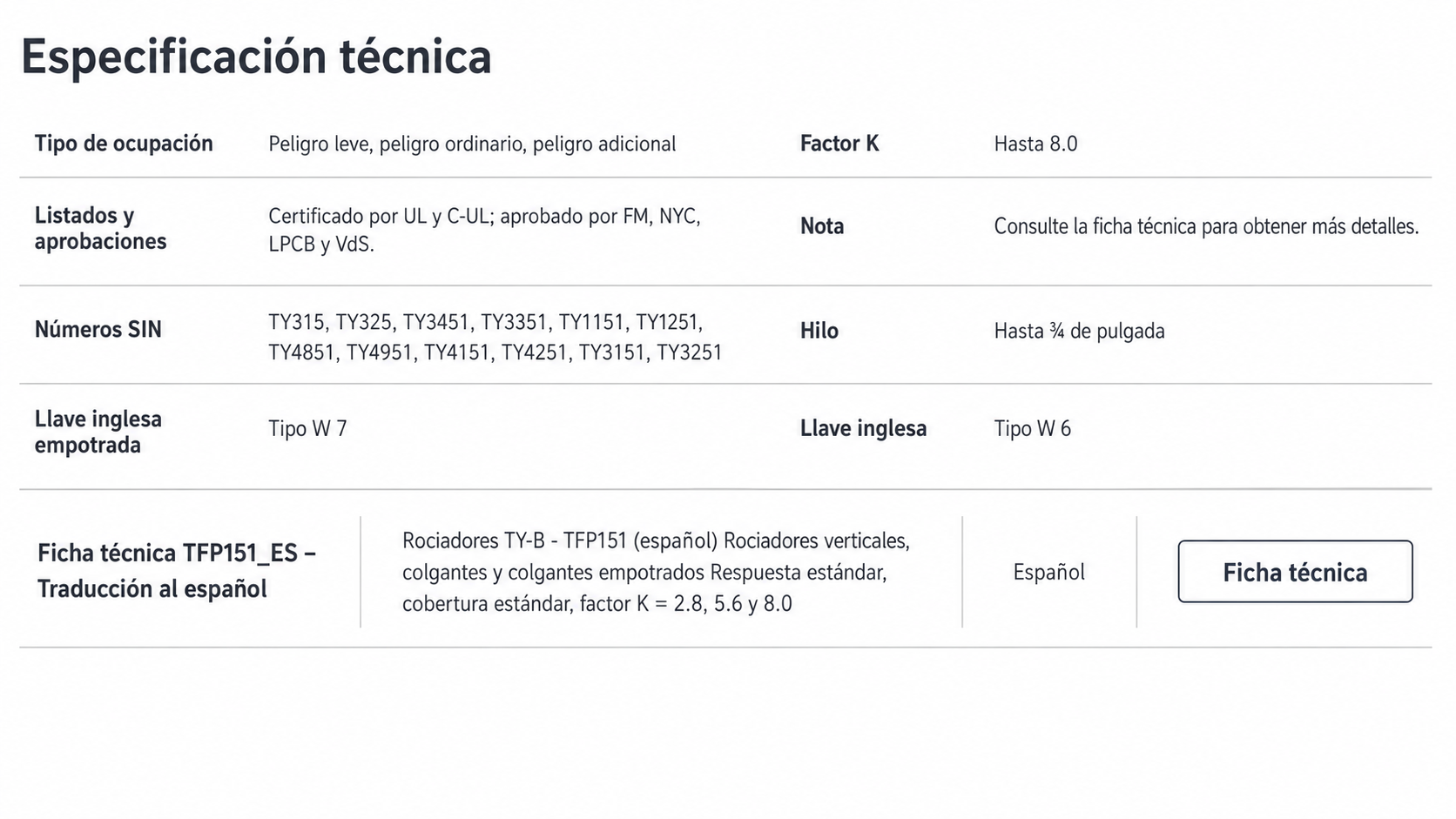

La Serie TY-B dispone de diferentes certificaciones y aprobaciones dependiendo de la combinación de orientación, temperatura y acabado seleccionada.
Aplicaciones
El Rociador Tyco TY3351 Sidewall Cromado está diseñado para sistemas de protección contra incendios en edificios comerciales de riesgo ligero u ordinario.
Puede utilizarse, según el diseño y la normativa aplicable, en espacios como:
- Bancos.
- Hoteles.
- Centros comerciales.
- Edificios comerciales.
- Instalaciones con sistemas de tubería húmeda.
- Sectores donde se requiera un rociador de pared lateral horizontal.
Instalación
El rociador dispone de una conexión NPT de 1/2″.
Durante la instalación debe evitarse un apriete excesivo, ya que podría provocar daños permanentes en las roscas del rociador. El fabricante indica utilizar la herramienta de instalación correspondiente y un par máximo de 14 ft-lb (19 Nm).
Para instalaciones empotradas puede utilizarse el embellecedor compatible especificado para la Serie TY-B.
Opciones dentro de la Serie TY-B
La familia TY-B dispone de diferentes acabados y temperaturas. Entre las temperaturas disponibles se encuentran:
- 57 °C / 135 °F.
- 68 °C / 155 °F.
- 79 °C / 175 °F.
- 93 °C / 200 °F.
- 141 °C / 286 °F.
- 182 °C / 360 °F.
