Descripción del producto

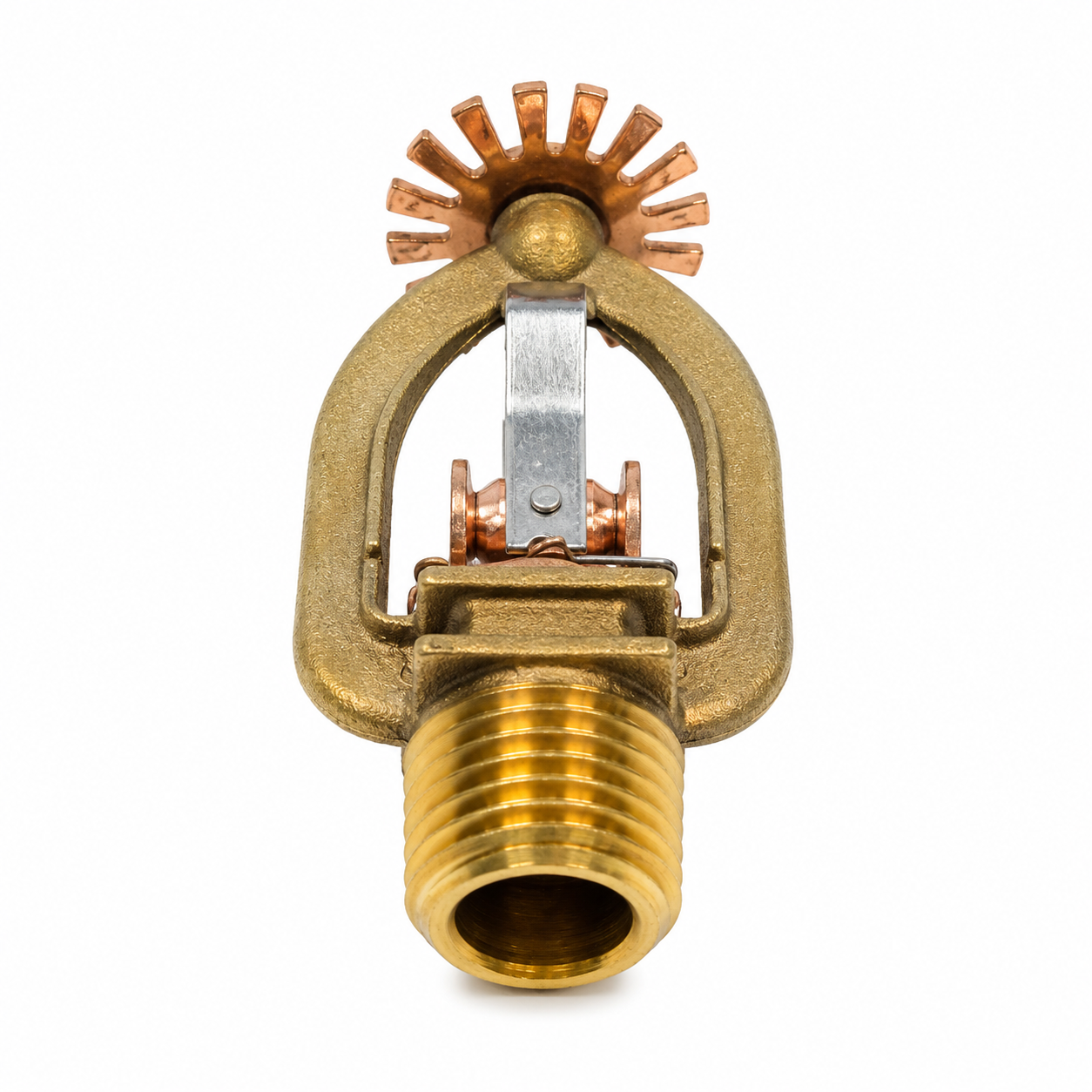

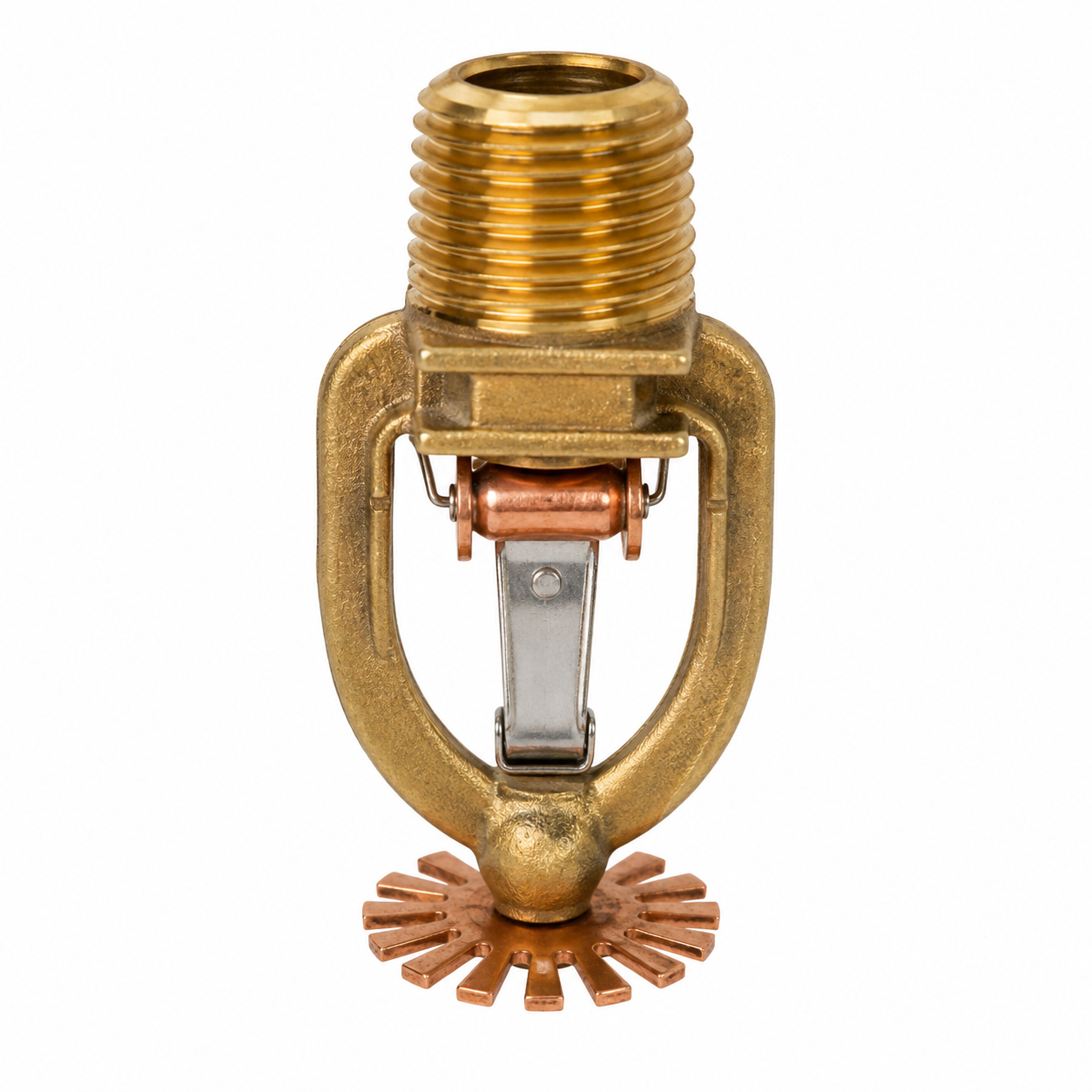

El Rociador Tyco TY3211 Pendiente Bronce es un rociador automático de orientación pendiente perteneciente a la Serie TY-L de Tyco.
A diferencia de la Serie TY-B que veníamos trabajando, la Serie TY-L utiliza un enlace fusible sensible al calor como elemento de activación. Esta configuración específica corresponde a una temperatura nominal de 74 °C (165 °F), factor K 5.6 y conexión roscada 1/2″ NPT.

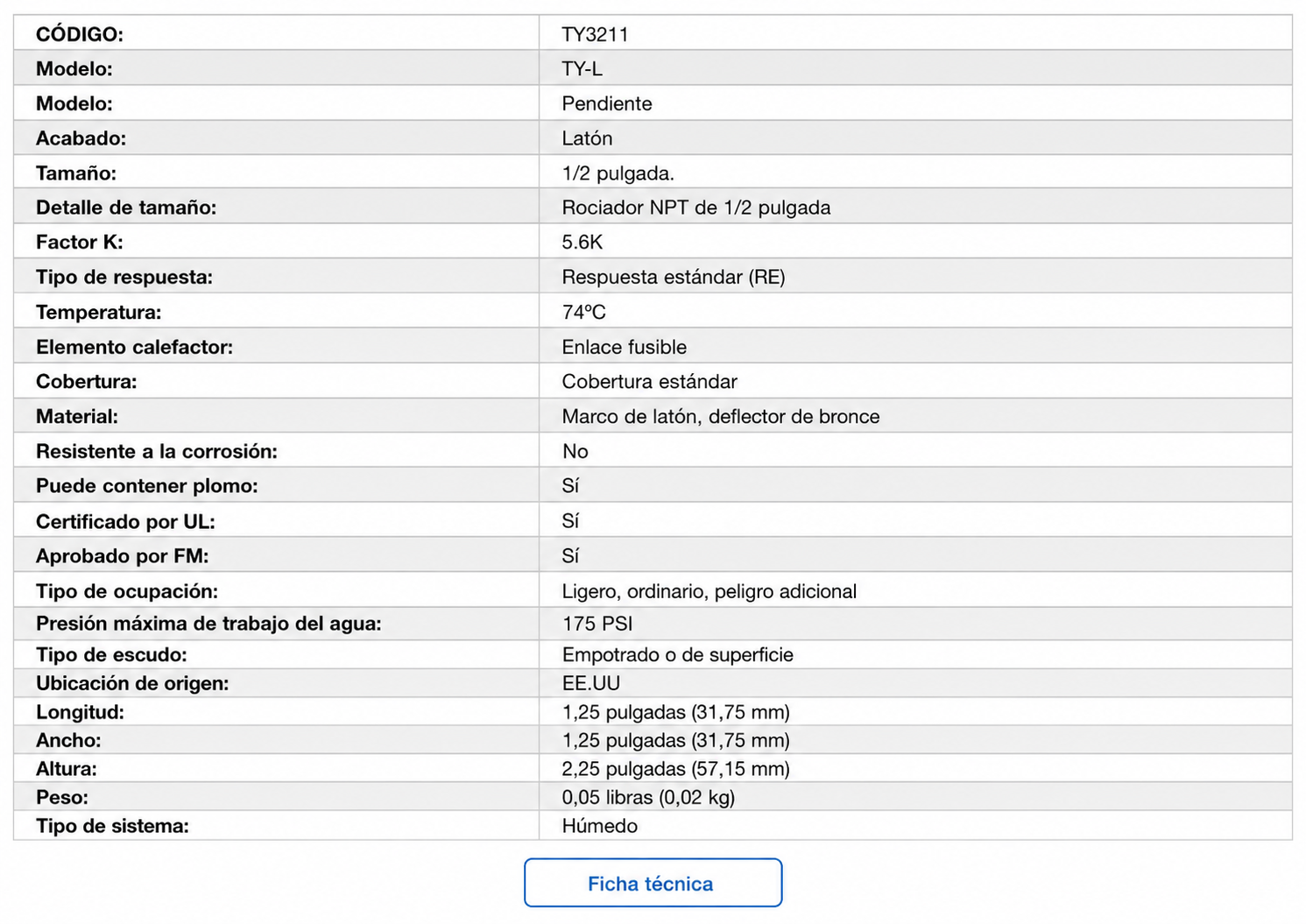

Características principales
- Código: TY3211 Pendiente Bronce
- Serie: TY-L
- SIN: TY3211
- Fabricante: Tyco
- Orientación: pendiente
- Conexión: 1/2″ NPT
- Factor K: 5.6
- Tipo de respuesta: estándar
- Temperatura nominal: 74 °C (165 °F)
- Elemento térmico: enlace fusible
- Cobertura: estándar
- Acabado: bronce natural
- Material del marco: latón
- Material del deflector: bronce
- Resistente a la corrosión: no
- Listado UL: sí
- Listado C-UL: sí
- Aprobado FM: sí
- Tipo de sistema: húmedo
- Número de pieza Tyco: 53-112-1-165
Funcionamiento
El TY3211 utiliza un enlace fusible activado térmicamente. Cuando la temperatura alrededor del rociador alcanza su temperatura nominal de 74 °C, el elemento fusible actúa y permite la apertura del rociador para iniciar la descarga de agua sobre la zona protegida.
Esta configuración corresponde a un rociador de respuesta estándar y cobertura estándar.

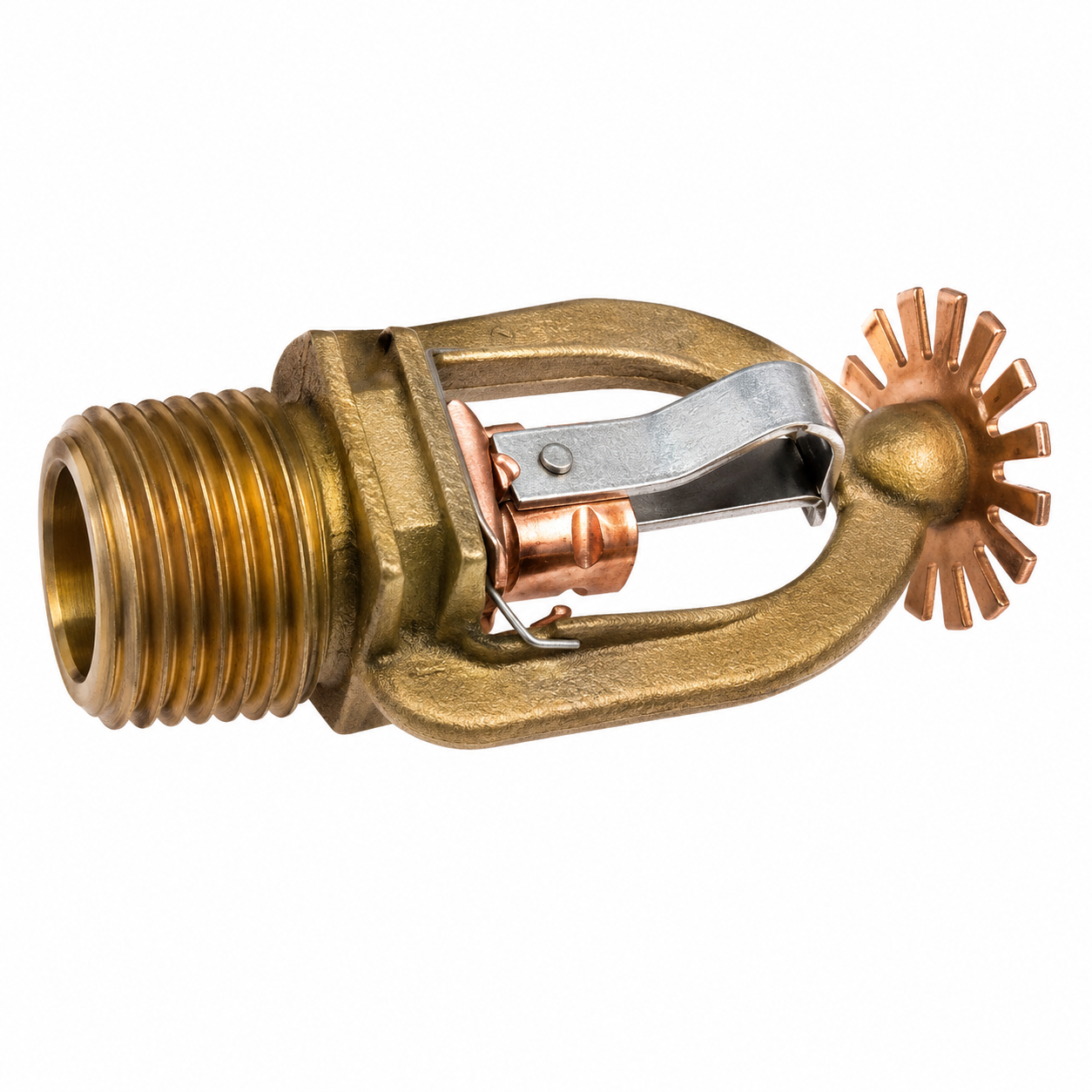

Construcción y acabado
El rociador está compuesto por:
- Marco de latón.
- Deflector de bronce.
- Elemento térmico mediante enlace fusible.
- Terminación exterior en bronce natural.
La ficha específica de QRFS indica que esta terminación no está clasificada como resistente a la corrosión.
Certificaciones y aprobaciones
Para esta configuración se verifican:
- Listado UL.
- Listado C-UL.
- Aprobación FM.
- Aprobación EAC.
La página oficial de Tyco para la Serie TY-L también informa que la familia cuenta con listado UL/C-UL y aprobaciones FM y LPCB, según la configuración específica.
Presión máxima de trabajo
La ficha específica del TY3211 establece una presión máxima de trabajo de 175 PSI (12,1 bar).
Dimensiones y peso
- Longitud: 1,25″ (31,75 mm)
- Ancho: 1,25″ (31,75 mm)
- Altura: 2,25″ (57,15 mm)
- Peso aproximado: 0,05 lb (0,02 kg)
Aplicaciones
La Serie TY-L está contemplada para ocupaciones de:
- Riesgo ligero.
- Riesgo ordinario.
- Riesgo extra.
El TY3211 está diseñado para aplicaciones conforme a NFPA 13, utilizando las áreas de cobertura y requisitos mínimos de suministro indicados en la documentación técnica correspondiente.
Instalación
El TY3211 utiliza conexión NPT de 1/2″.
Tyco indica evitar un apriete excesivo durante la instalación para prevenir daños permanentes en las roscas o en el propio rociador.
- Par máximo de apriete: 14 ft-lb (19 N·m).
- Llave estándar: W-Type 9.
- Llave para instalación empotrada: W-Type 10.
- Para instalación pendiente empotrada puede utilizarse el embellecedor Style 20, según la configuración aprobada.
Temperaturas disponibles dentro de la Serie TY-L
Para esta familia Tyco contempla:
- 74 °C (165 °F) – esta variante
- 100 °C (212 °F)
- 138 °C (280 °F)
Beneficios
- Serie Tyco TY-L.
- Orientación pendiente.
- Factor K 5.6.
- Temperatura nominal de 74 °C.
- Respuesta estándar.
- Cobertura estándar.
- Conexión 1/2″ NPT.
- Activación mediante enlace fusible.
- Marco de latón.
- Deflector de bronce.
- Acabado bronce natural.
- Listado UL y C-UL.
- Aprobación FM.
- Compatible con sistemas de tubería húmeda.
